Kaapeliliitin

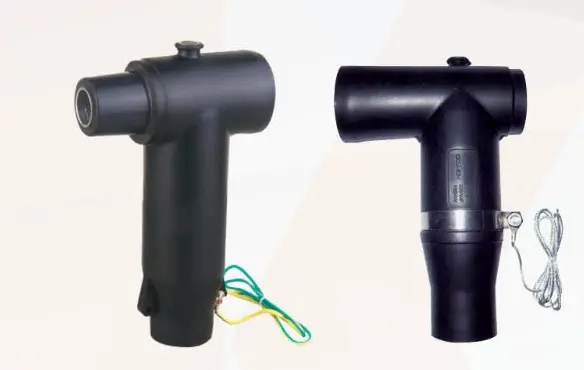

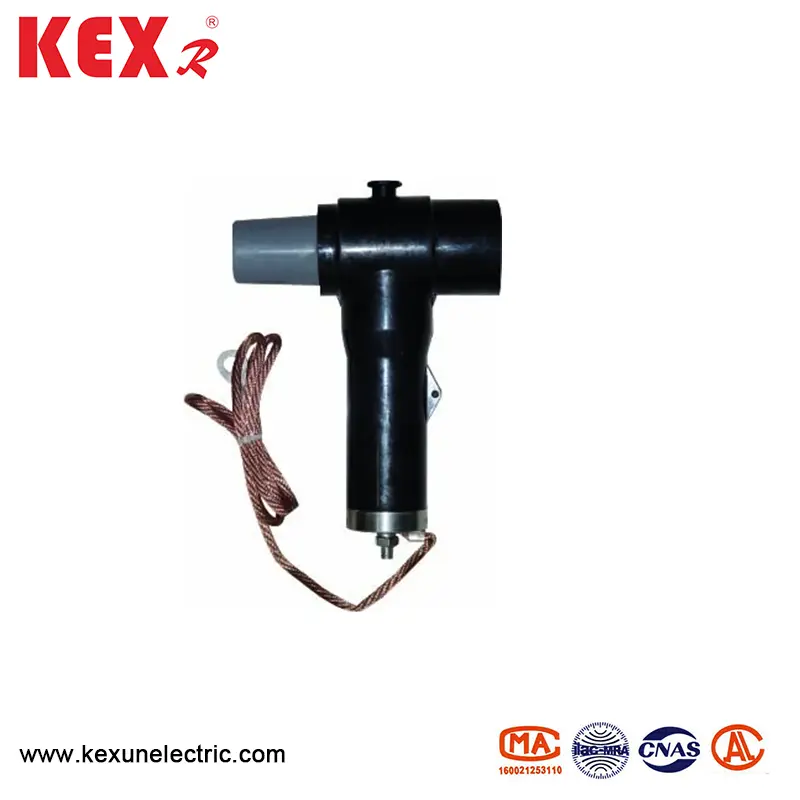

● Tuotekuva

◆ Tuotteen yleiskatsaus

Yleisenä kaapeliliittimenä takaratkaisu on asennettu suoraan 10 kV: n koskettavaan etu-/takaliittimeen, jotta sähkölaitteiden ylijännitesuoja saadaan aikaan. Taka -salaman pysäytys on täysin eristetty ja suljettu.

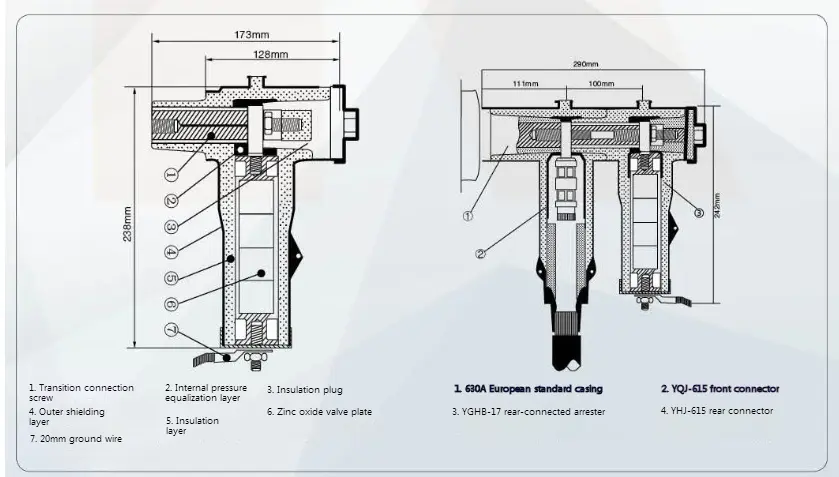

◆ Ominaisuus Dimensional Drawing

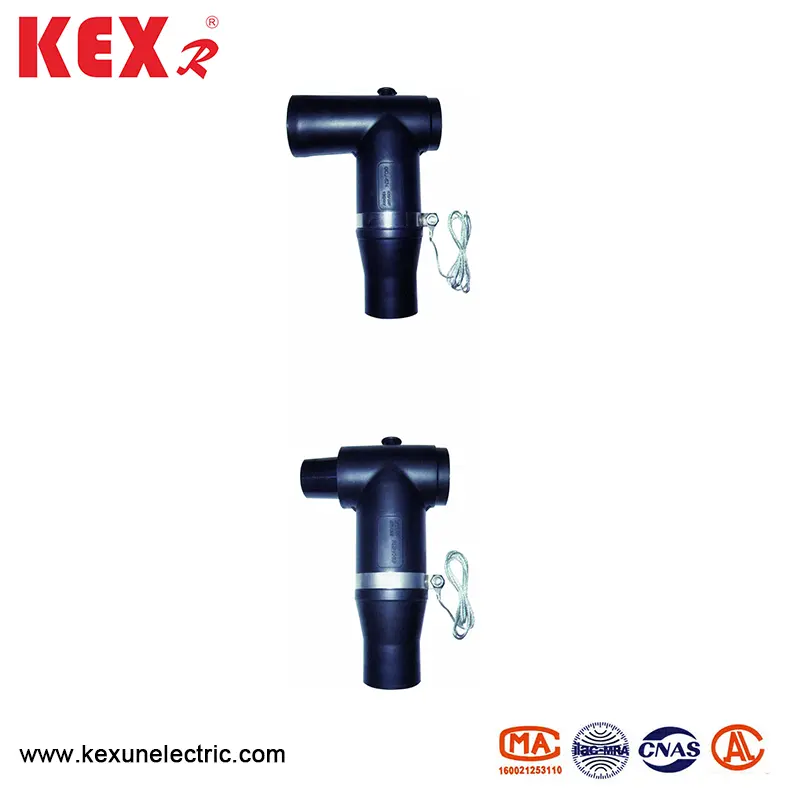

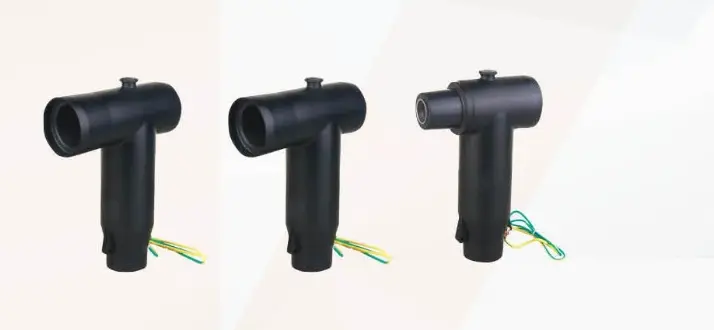

● Tuotekuva

◆ Tuotteen yleiskatsaus

15 kV: n koskettava kaapeliliitin on suunniteltu EN50181-1997-standardin mukaisesti, hienolla ulkonäöllä, ja sitä voidaan levittää 10 kV: n rengasverkkokaapissa, kaapelihakeakotelon pääverkkojärjestelmässä tai ruutuverkkojärjestelmän laatikkimuuntajan saapuvan ja lähtevän kaapelin. Yhdistämällä YHJ-615 Touchable Takan liitin tai BL-17-kaupat, voidaan toteuttaa monikanavainen laajennus tai ylijännitesuoja. 15 kV: n koskettava kaapeliliitin nimellisvirta on 630A. Se sopii XLPE-tehokaapeleille, joiden poikkileikkaus on 35-400 mm².

● Tuotekuva

◆ Tuotteen yleiskatsaus

Koskettava 24 kV-kaapeliliitin on suunniteltu EN50181-1997-standardin mukaisesti, hienolla ulkonäöllä, ja sitä voidaan käyttää 24 kV: n rengasverkkokaapissa, kaapelin haara-laatikon pääverkkojärjestelmässä tai ruudun muuntajan rengasverkkojärjestelmässä. Lanka- ja kaapelikytke. Yhdistämällä YHJ-625 Koskettava takaliitin tai BL-30-pysäyttäjä, voidaan toteuttaa monikanavainen laajennus tai ylijännitesuoja. Koskettavan liittimen nimellisvirta on 630A, joka sopii XLPE -virtajohtoon 35 ~ 400 mm² poikkileikkauksella.

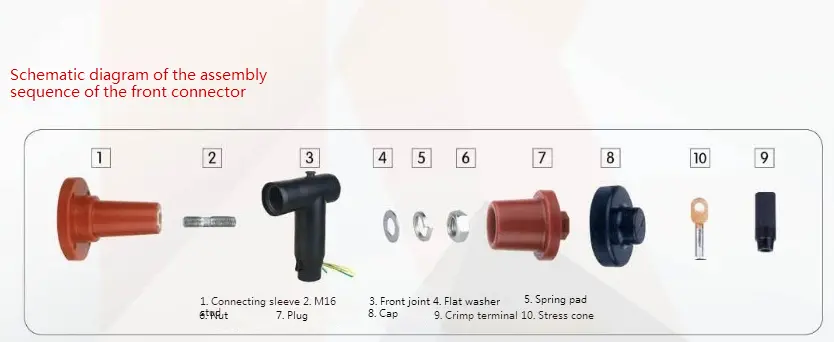

◆ Kaavio etuosan kokoonpanosekvenssistä

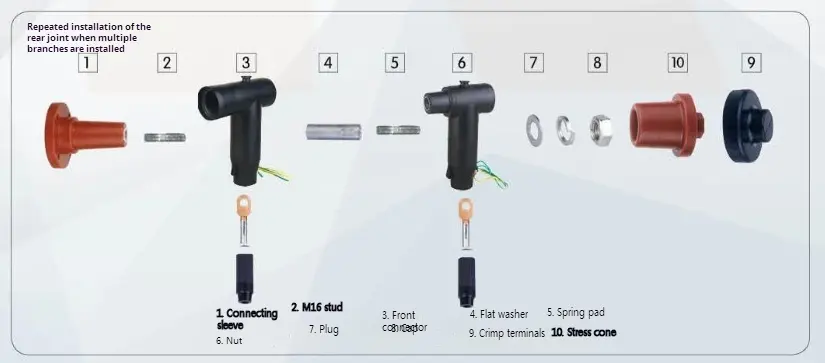

◆ Kaavio etuliiton ja takaosan kokoonpanosekvenssistä
