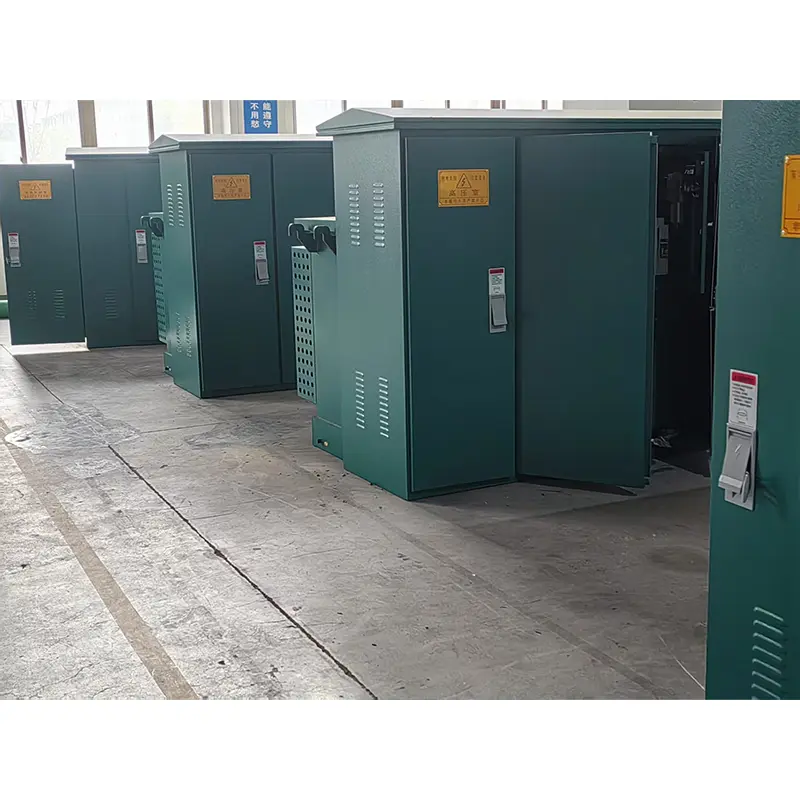

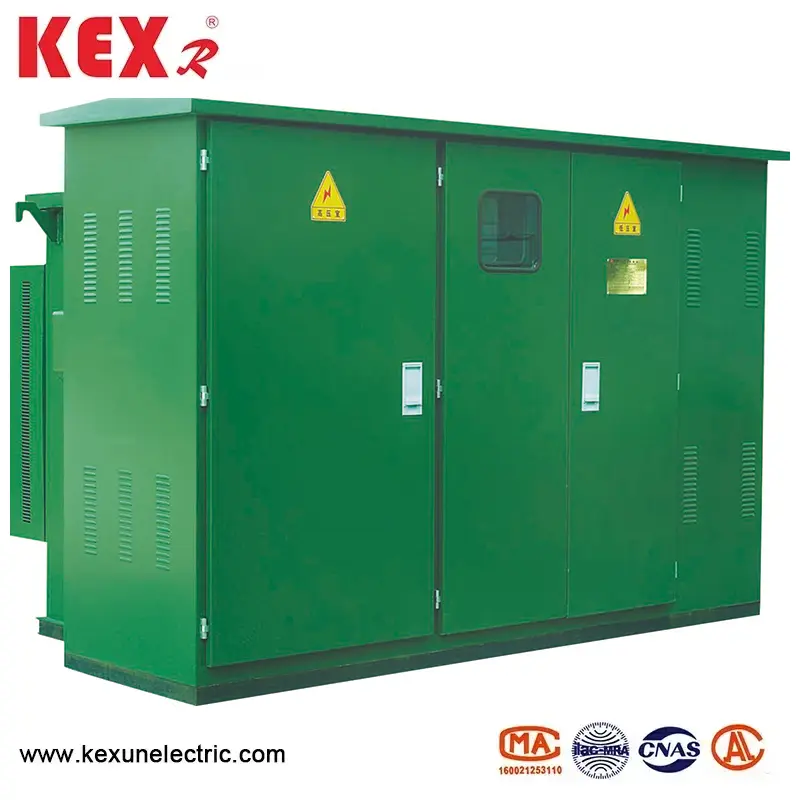

American Type Clelanted sähköasema

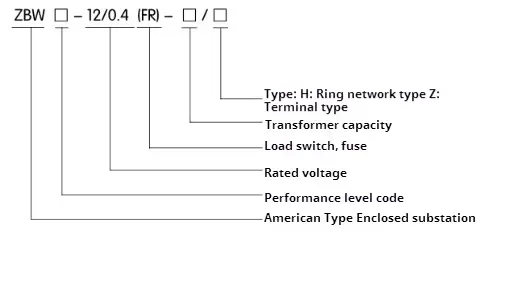

● ZBW-12-tyyppisen amerikkalaisen tyyppisen lähetysaseman mallin merkitys

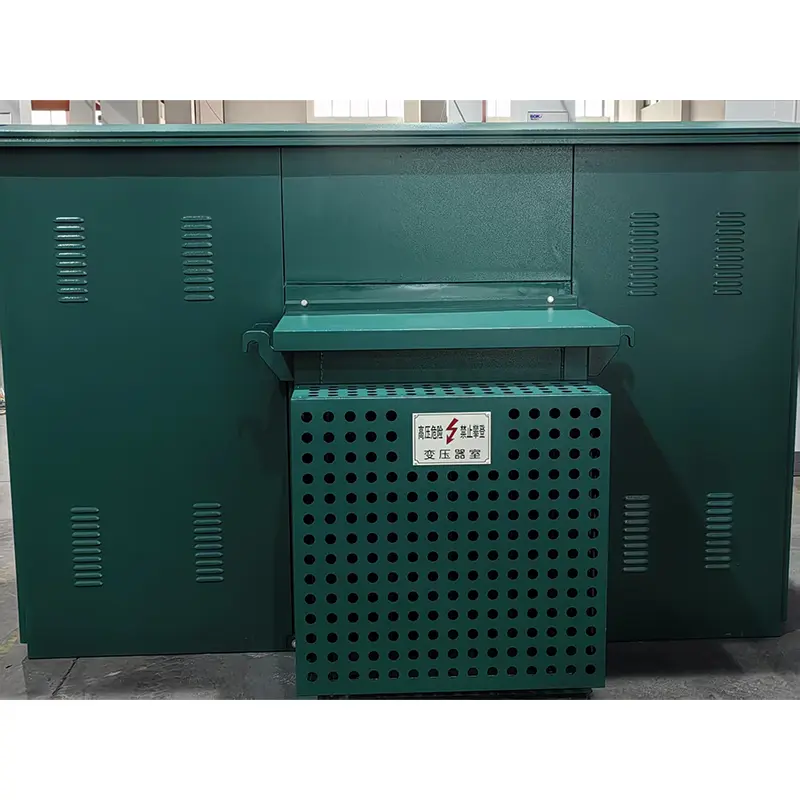

● American Type Cleloted sähköaseman rakenteen ominaisuudet

1. American Type Cleloted -asema käyttää kompaktia rakennetta, pienen tilavuuden, vain noin 1/3 ~ 1,5 kotimaisen eurooppalaisen laatikkomuuntajan kanssa samalla kapasiteettilla, vähentäen huomattavasti lattiatilaa.

2. Täysin suljettu ja täysin eristetty rakenne, eristysetäisyyttä ei tarvita, ja henkilökohtainen turvallisuus on luotettavasti suojattu.

3. American Type Cleloted -asema käyttämällä korkeajännitteisiä johdotuksia sekä rengasverkkoon että päätteeseen joustavalla virtalähde- ja korkealla luotettavuudella.

4. Erinomainen muuntajan suorituskyky: pieni menetys, pieni melu ja matala lämpötilan nousu; Vahva ylikuormituskapasiteetti, oikosulkuvastus ja iskunkestävyys.

5. Täytä kaikenlaiset pienjännitteiset syöttövaatimukset, jotka voidaan valita järjestelmän mukaisesti tai suunnittelemalla;

6. Kaapelipäitä on kahta tyyppiä: 200A Kyynärpistotulppa ja 600 A "T" -tyyppinen kiinteä kaapeliliitin, jotka molemmat voidaan varustaa täysin eristetyllä sinkkioksidisarjauksella. 200A -tyyppinen kaapelipää voidaan kytkeä ja irrottaa pistorasialla ja voi myös olla eristyskytkimen rooli.

● Sulata

Amerikkalaisen tyyppisen suljetun sähköaseman korkeajännitepuoli on varustettu täyden etäisyyssuojauksella varmuuskopiosuojauksen ja plug-in-sulake-sarjan yhdistämällä, mikä on periaatteessa yksinkertainen, taloudellista ja luotettavaa; Varmuuskopiosulake on öljy-upotettu korkeajännitevirran rajoittava sulake, jolla on suuri murtokyky. Vain kun muuntaja epäonnistuu sisäisesti, plug-in-sulake on varustettu kaksoisherkällä sulakkeella, joka voi tarjota virran ja lämpötilan kaksinkertaisen suojauksen. Kun kaksoisherkkä sulake on puhallettu, sulake-ydin voidaan helposti korvata paikan päällä.

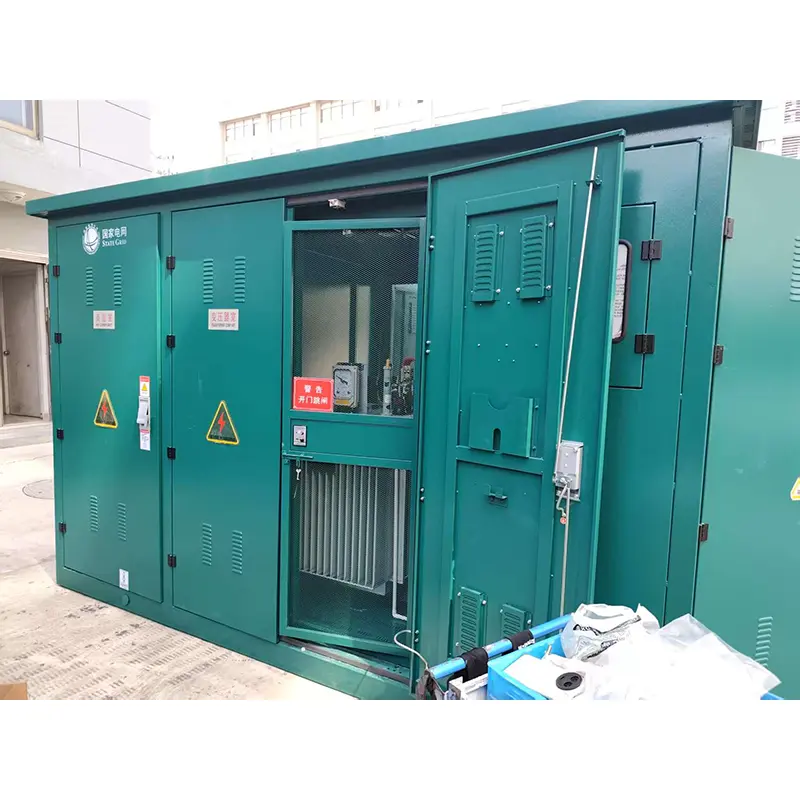

● Rakenne- ja käyttöjärjestys

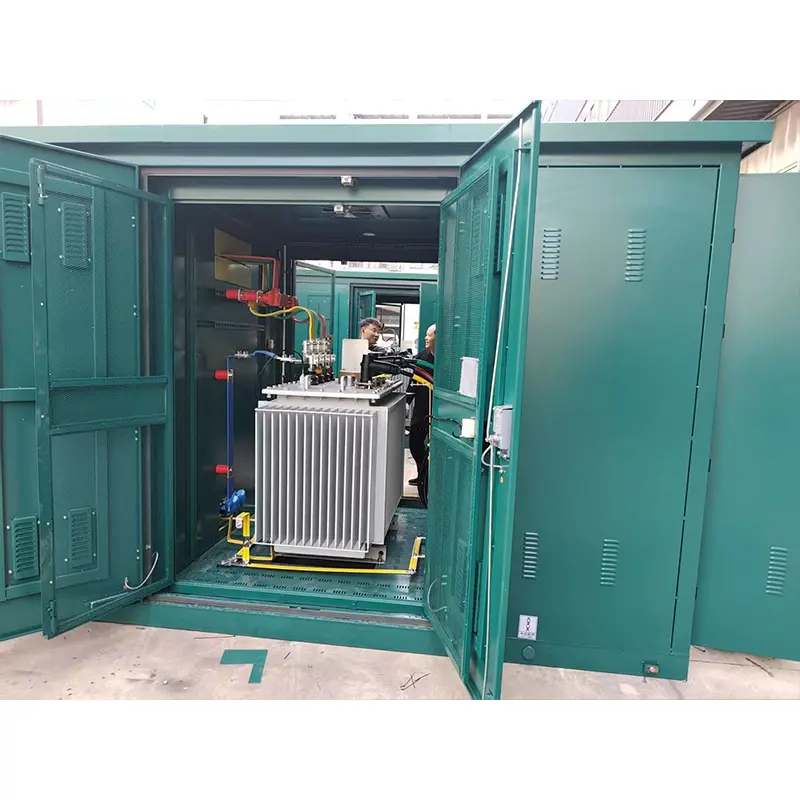

1. Asettelu

10 kV: n ZBW-12-tyyppisen suljetun sähköaseman muodon ja rakenteen suhteen katso kuva 2 ja kuva 3. Nämä kaksi osaa on kytketty vain sähköisesti, mutta öljy on estetty. Kaavion kaavio on esitetty kuvassa 1, joissa "I" ja "I" -linjat ovat silmukkaverkkosyöttölaitteita, "LL" -haarat ovat muuntajan haaroita ja "V" on matalan jännitteen lähtö. Sähköasemaa voidaan käyttää sekä rengasverkon virtalähdejärjestelmässä että päätejärjestelmässä, ja muuntaminen on erittäin kätevää. Linjan syöttö ja "Lⅲ" -haara kytketään rengasverkon kuormakytkimellä. Samanaikaisesti muuntajan korkeajänniteaineen saapuva pääte on varustettu varmuuskopiosulakkeilla ja plug-in-sulakkeilla oikosulun vian ja haaran ylikuormituksen ja ylikuormitussuojan suojaamiseksi. Samanaikaisesti voidaan asentaa myös korkeajännitteen näyttölaitteet ja salamanvarusteet. Muuntajan matalajännitepää on lähtöä kulkiessaan metrin ja matalan jännitteen katkaisijan läpi.

● ZBW-12-tyyppisen suljetun sähköaseman mitat ja paino

2. Varmuuskopiosulake

Se on kytketty sarjaan muuntajan haaran plug-in-sulake (katso R1 ja R2 kuvassa 2) täysalueen suojaus sulake. Se puhaltaa vain, kun sähköaseman sisällä on oikosulkuvirhe, joten puhallustodennäköisyys on erittäin pieni. Se on asennettu ylempiin öljysäiliöihin, ja öljysäiliö on avattava, jos se on tarkoitus päivittää.

3. Plug-in-sulake

◆ Sulamisydämessä on kaksoisherkkyys (lämpötila ja virta), ts. Se sulaa, kun kuormituspuoli epäonnistuu (ylikuormitus tai liiallinen lämpötila). Sarjassa käytetään plug-in-sulake- ja varmuuskopiosulaketta, jotka voivat suojata koko aluetta pienestä virrasta (useita kertoja) suureen virtaan (useita kymmeniä kilomereitä), ja suurin murtovirta on 50KA.

◆ Varmuuskopioiden ja plug-in-sulake kohtuullinen sovitus vaikuttaa suoraan koko sähköaseman suorituskykyyn. Katso seuraava taulukko, jolla on osa sulakevalintaohjeista 10 kV: n amerikkalaisen tyypin suljetussa sähköasemassa vain viitteitä varten. Huomaa: Se ei sovellu muun tyyppisille sähköasemille.
