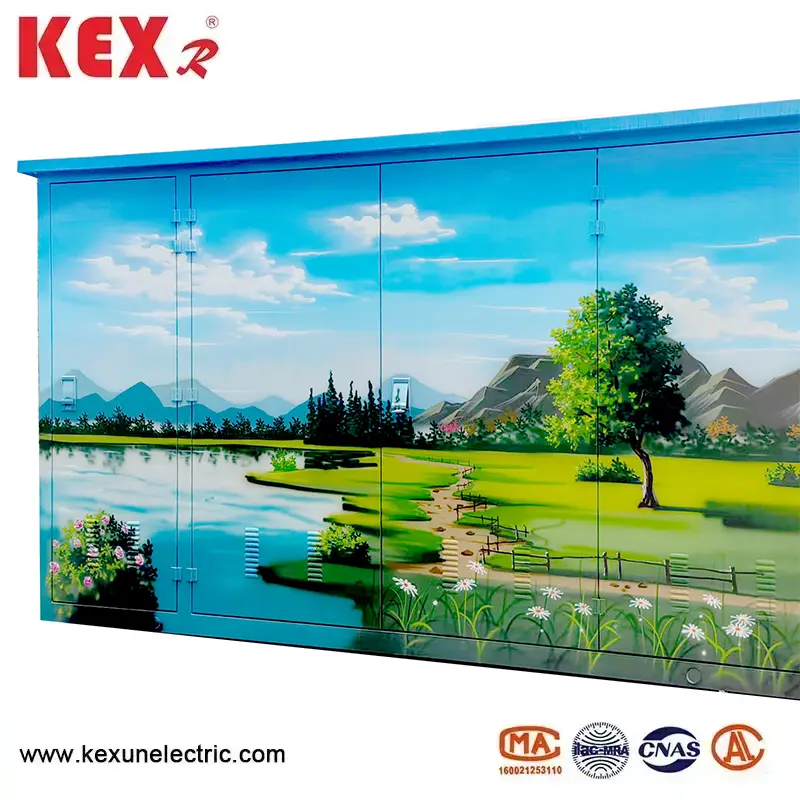

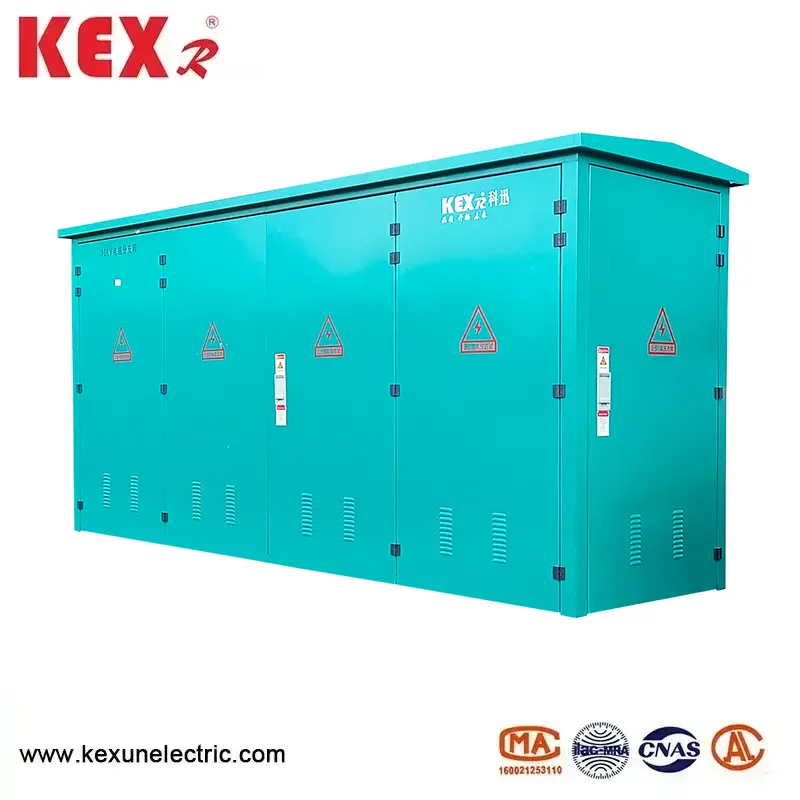

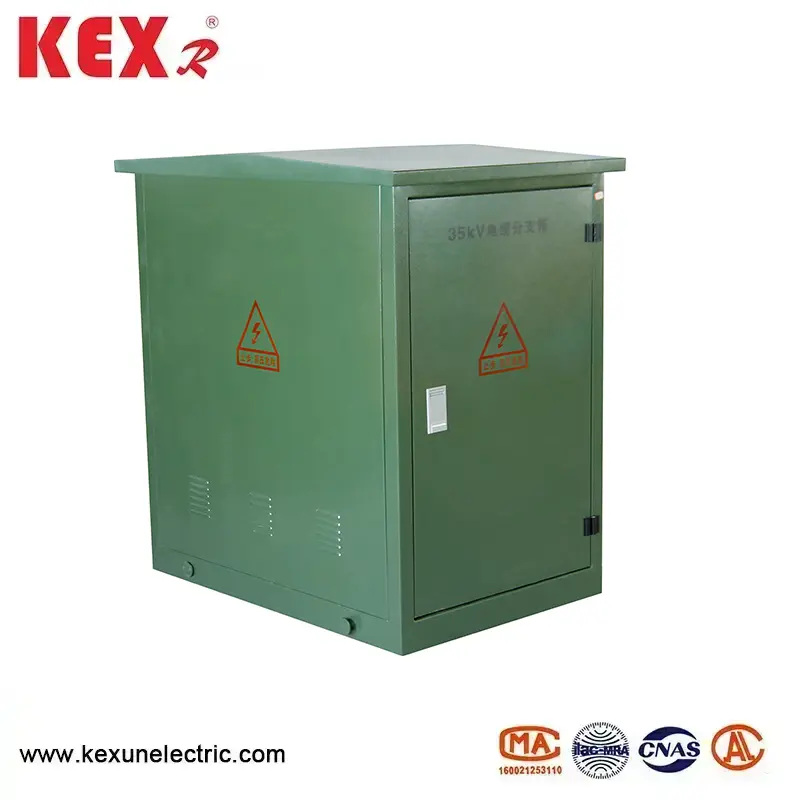

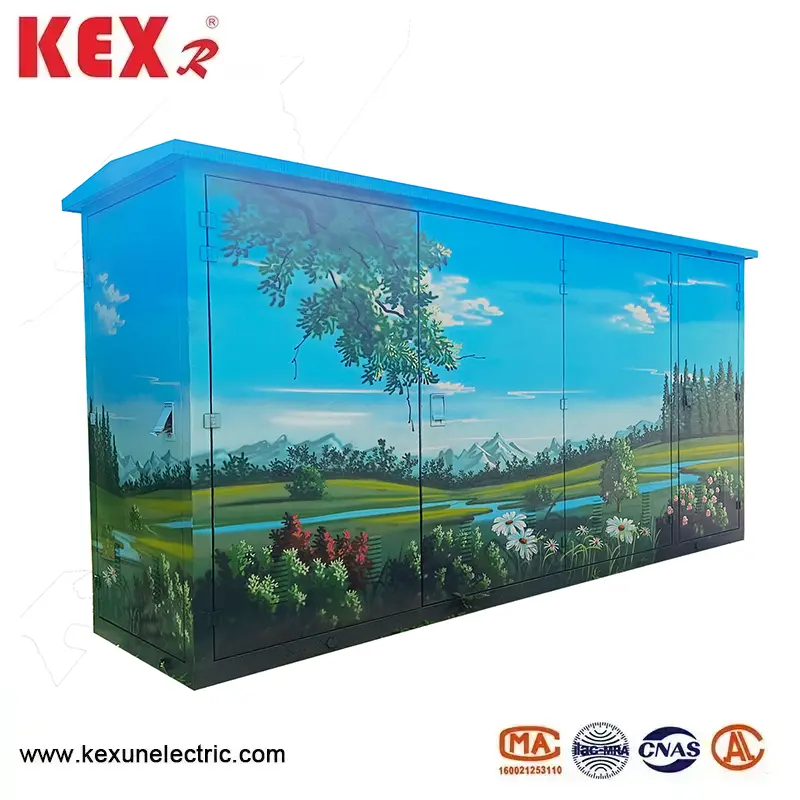

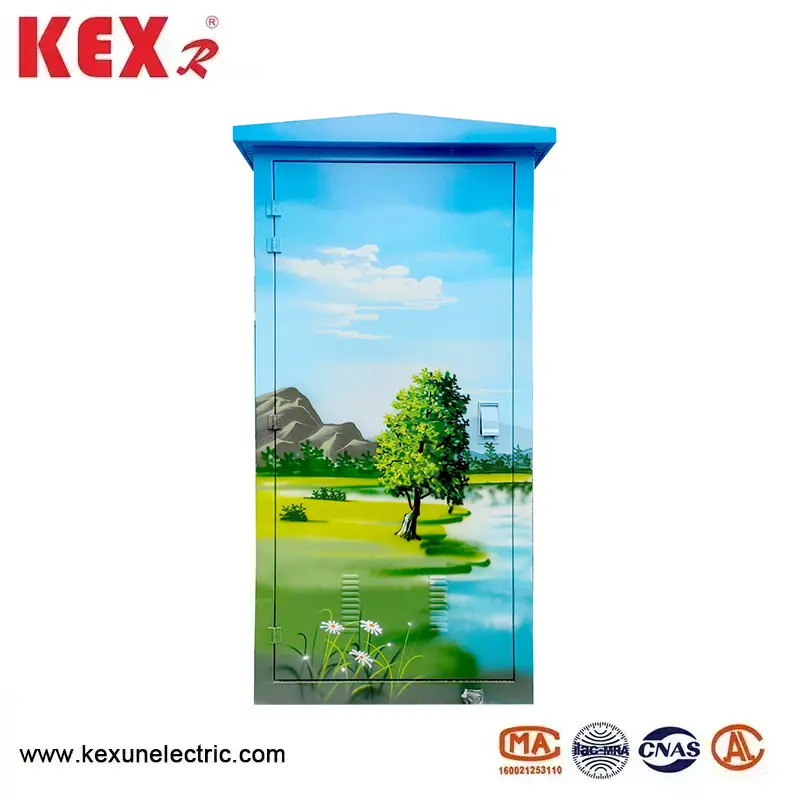

35 kV kaapelin risteyslaatikko

○ 35 kV: n kaapeliristeystelaatikkojen pääominaisuus

▶ Nimellisjännite: 35 kV (vastaa IEC 62271-200 ja GB/T 11022 -standardeja).

▶ Täydellinen eristys ja täydellinen tiivistys: Kiinteä eristys (kuten epoksihartsi ja silikonikumit) tai SF6 -kaasueristys on otettu käyttöön, eikä paljaalla johtimella ole paljaa, IP65/IP67: n suoja -asteen kanssa.

▶ Eurooppalainen plug-in-tekniikka: Vakiosuojatut plug-in-kaapeliliittimet (tue suoraa toimintaa (tarvitaan erikoistyökaluja).

▶ Modulaarinen suunnittelu: Saapuvat ja lähtevät linjat voidaan laajentaa joustavasti (kuten 1 tuumaa, 3, 2 tuumaa ja 4 ulos).

▶ Älykäs valinta: Vian ilmaisin, lämpötila -anturi, DTU (jakelupääte) voidaan integroida.

○ 35 kV: n kaapelin liitäntärasian tyypillinen rakenteellinen koostumus

▶ Laatikko

Ruostumattomasta teräksestä valmistettu /SMC-komposiittimateriaali on korroosiokestävä ja sopiva ulkokäyttöön (-40 ℃ ~+70 ℃).

▶ Eristetty bussi

Kupari- tai alumiinijohdin, silikonikumin /EPDM -eristys, tehotaajuus kestää jännitteen ≥70 kV, salaman impulssi 170 kV.

▶ Kaapelin liitin

35 kV: n suojatut plug-in-liittimet (kuten T-Type ja kyynärpää) testipisteillä (valinnainen).

▶ Suojalaite

Salaman pysäyttäjä, oikosulun vian ilmaisin ja live-näyttö voidaan valita.

▶ Maadoitusjärjestelmä

Laatikon ja kaapelin suojauskerros ovat luotettavasti maadoitettuja (maadoitusvastus ≤4Ω).

○ 35 kV kaapelin liitäntälaatikkoasennus ja käyttö ja huolto

 ◆ Asennusvaatimukset

Kaapelin strippaus ja leikkaus: Yhdistä tarkasti liitoksen eritelmät (virhe 1 mm) eristyskerroksen vahingoittamisen välttämiseksi.

▶ Liittimen asennus: Puhdista kosketuspinta ja levitä silikonirasvaa hapetuksen estämiseksi. Kiristä vääntömomentin jakoavain (esimerkiksi T-nivel tarvitsee 35 ~ 40N m).

▶ Maadoitus: Laatikon ja kaapelisuojan on oltava luotettavasti maadoitettu (maadoitusvastus ≤4Ω).

◆ Turvallinen käyttö

▶ Tarkista sähkövirheiden jälkeen ja käytä eristäviä käsineitä ja suojalaseja toiminnassa.

▶ Varmista, että maadoituskytkin on suljettu (jos sellainen on) ennen liittimen pistorasian kytkemistä ja irrottamista.

◆ Huolto -ehdotus

▶ Vuotuinen tarkastus: Infrapunalämpötilan mittaus (keskittyen nivelten lämpötilan nousun seuraamiseen).

▶ Tiivistystarkastus: Vaihda tiivisustusrengas joka viidessä vuodessa (kosteus ja pölykestävä).

▶ Eristyskoe: Suorita kestävä jännitetesti joka kolmas vuosi.

● 35 kV: n eurooppalaisen tyyppisen kaapeliyhteysrasian tekninen parametri

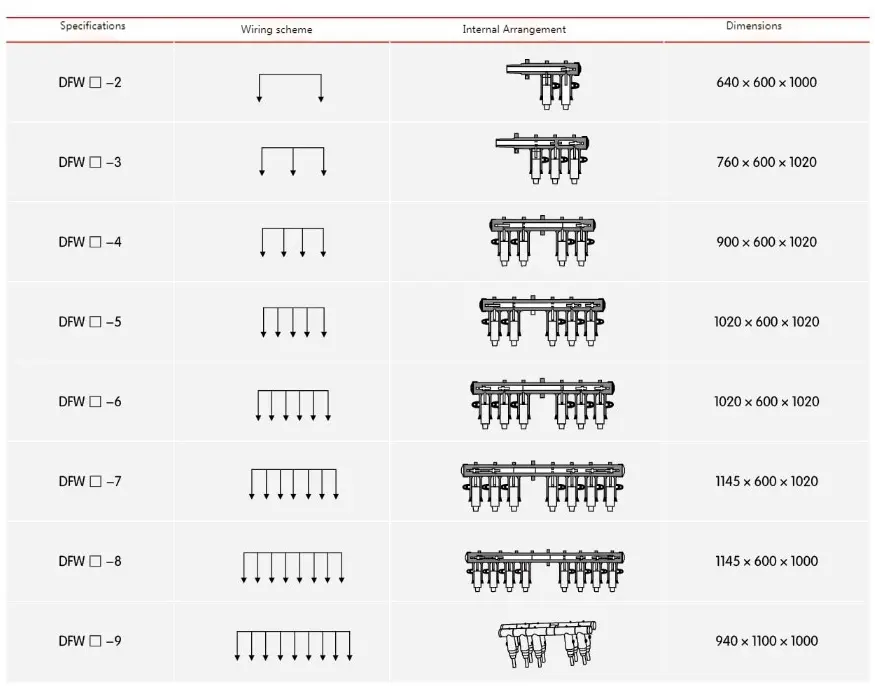

● 35 kV eurooppalainen kaapeli -liitäntälaatikko Tilausnumero Kuvaus
