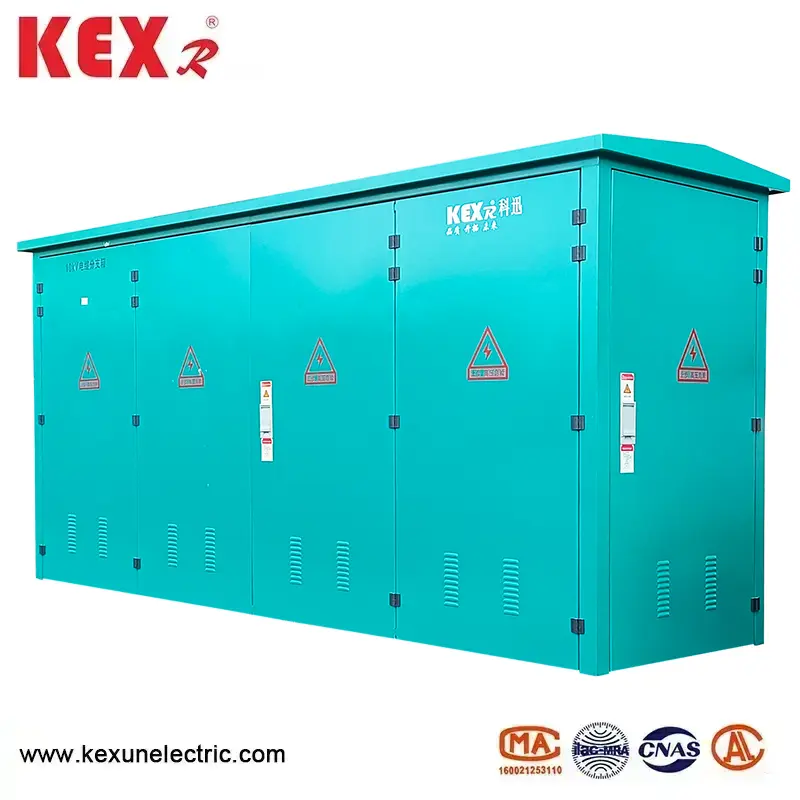

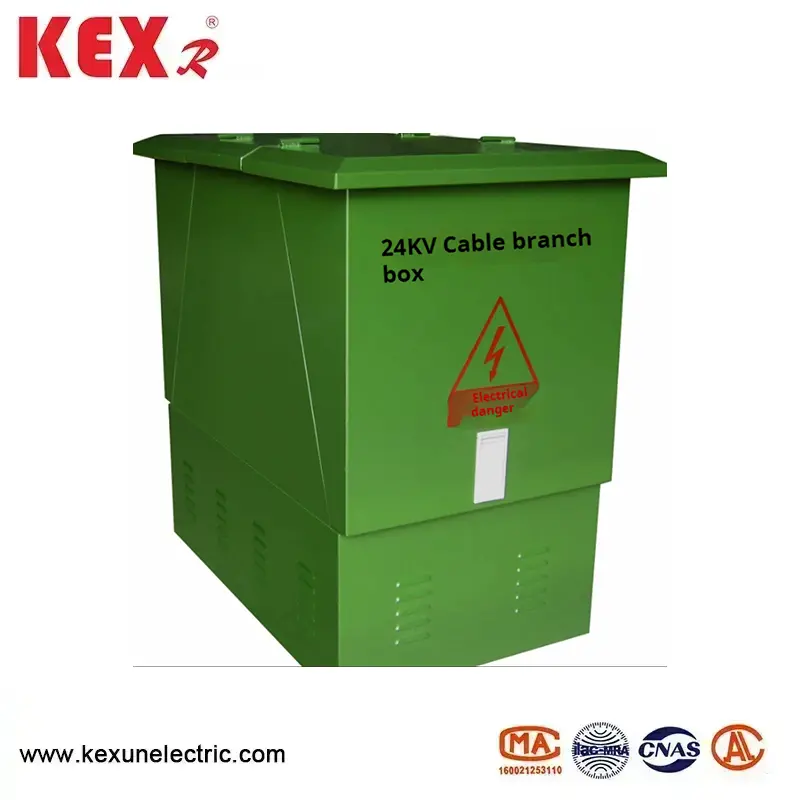

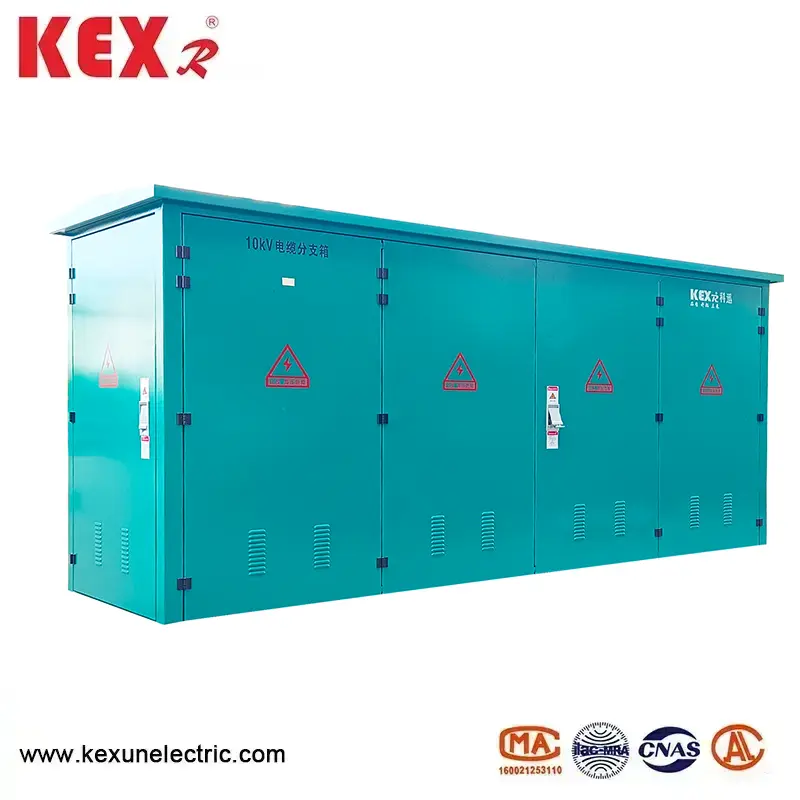

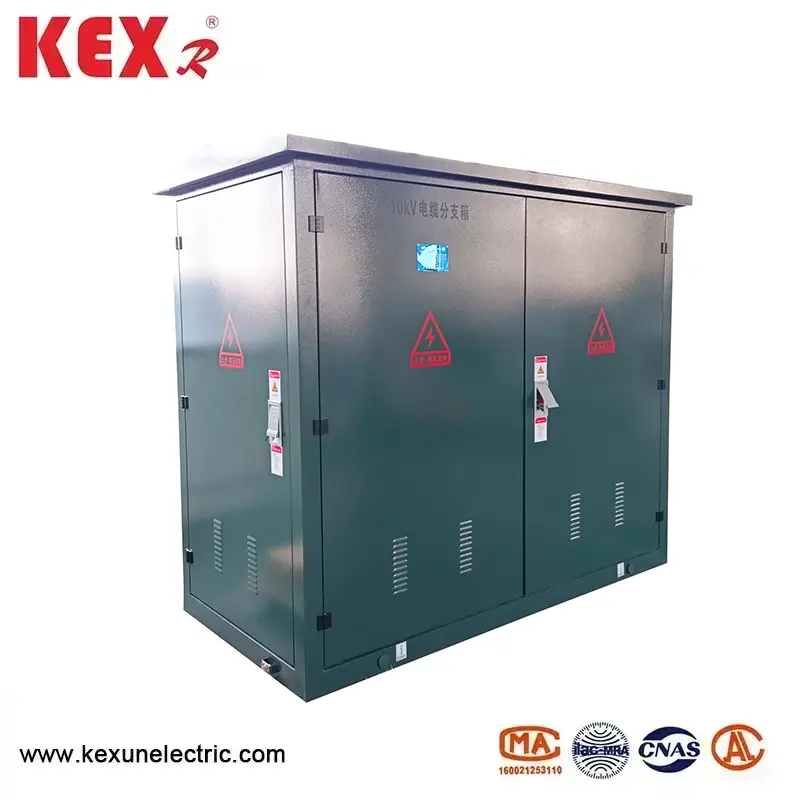

24kV kaapelinjakolaatikko

●24 kV kaapelinjakolaatikon ydinominaisuudet

▶Jänniteluokka: 24 kV kaapelinjakokotelon nimellisjännite on 24 kV (standardin IEC 62271-200 tai GB/T 11022 mukainen).

▶Täysin eristetty tiiviste: jännitteiset osat on eristetty kiinteällä eristeellä tai SF6-kaasulla, ilman paljaita johtimia, pölytiivis ja vesitiivis (IP65/IP67).

▶Eurooppalainen pistoketekniikka: T-tyyppiset tai mutkatyyppiset suojatut kaapeliliittimet ovat vakiona, ja jännitteinen pistoke on tuettu (vaatii erikoistyökalut).

▶Modulaarinen laajennus: vakioyksiköitä (kuten 1 in, 4 out, 2 in ja 6 out) voidaan yhdistää joustavasti tukemaan myöhempää kapasiteetin laajentamista.

● 24 kV:n kaapelinjakolaatikko Tyypillinen rakenne

▶Laatikko on valmistettu ruostumattomasta teräksestä /SMC, joka on korroosionkestävä ja suunniteltu ulkokäyttöön (-40℃~+70℃).

▶Eristetyt väylät on valmistettu kuparista tai alumiinista, päällystetty silikonikumilla/EPDM-eristekerroksella, ja eristystaso on ≥50kV (tehotaajuuden kestojännite).

▶Kaapeliliitin

24 kV suojattu pistokeliitin (kuten RIP-tyyppi ja EPDM-eristys) testipisteellä (valinnainen).

▶Suojalaite voidaan varustaa oikosulkuvian ilmaisimella, live-näytöllä ja salamansammuttimella.

Maadoitusjärjestelmän kotelon maadoitusliitin+kaapelin suojan maadoitus, maadoitusresistanssi ≤4Ω.

●24kV kaapelinjakolaatikon tyypilliset sovellusskenaariot. Tyypillinen rakenne

▶Uusi energiavoimalaitos: offshore-tuulivoiman 24kV kollektorilinjan väliotto.

▶Teollisuuspuisto: Suurjännitemoottorin tai muuntajan kaapelihaara.

▶Kaivos/öljykenttä: räjähdyssuojattu 24 kV haaroituslaatikko (Ex d IIC T4).

▶Kaupunkien suurjännitejakeluverkko: vaihtoehtoinen kaapelirengasverkkokaappi (tilaa säästävä)

● 24KV:n eurooppalaisen kaapelinjakolaatikon käyttöolosuhteet

10KV:n eurooppalaisen kaapelinjakelukotelon ympäristön lämpötila: -30 ~ 40 ℃

Tuulen nopeus: vastaa 34m/sl ja enintään 700Pal

Kosteus: keskimääräinen päivittäinen suhteellinen kosteus on enintään 95 %

Keskimääräinen kuukausittainen suhteellinen kosteus on enintään 95 %

 Iskunkestävä: vaakasuuntainen kiihtyvyys on enintään 0,4 m/s² ja pystysuuntainen kiihtyvyys enintään 0,15 m/s²

Eurooppalaisen kaapelinjakokotelon asennuspaikan kaltevuus: alle 3

Asennusympäristö: Ympäröivä ilma ei saa olla selvästi saastunut syövyttävistä, palavista kaasuista, vesihöyryistä jne., eikä asennuspaikkaa saa täristä voimakkaasti.

● Eurooppalaisen 24KV-tyypin kaapelinjakolaatikon tekninen parametri

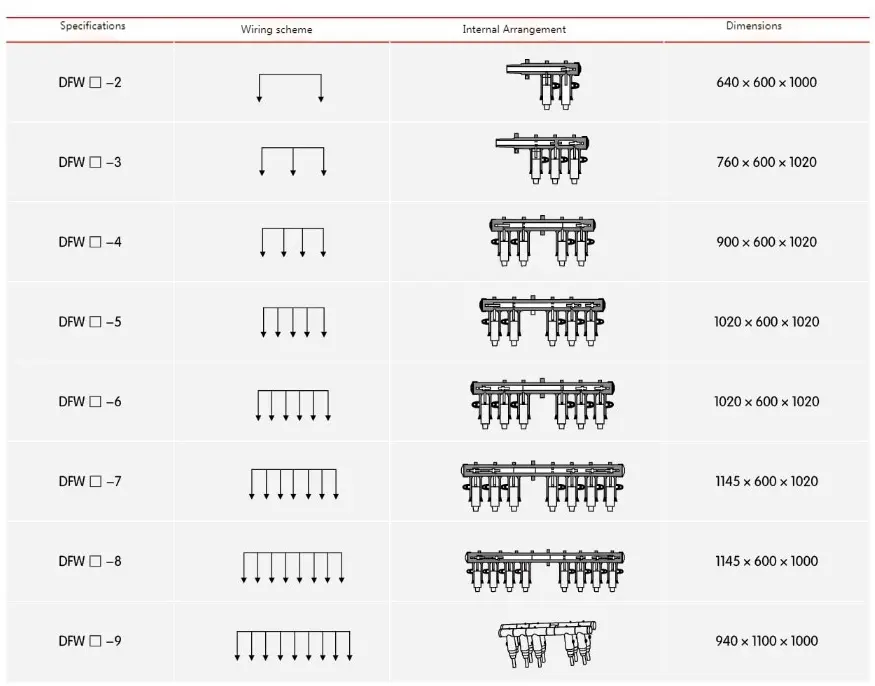

● 24KV:n eurooppalaisen tyypin kaapelinjakorasia Tilausnumeron kuvaus

FAQ

K: 24KV haaralaatikon MOQ

V: Voimme myydä jopa 1 setin.

K: Tämän tyyppisen tuotteen takuu?

V: 12-24 kuukautta
