Kaupunkien jakeluasema

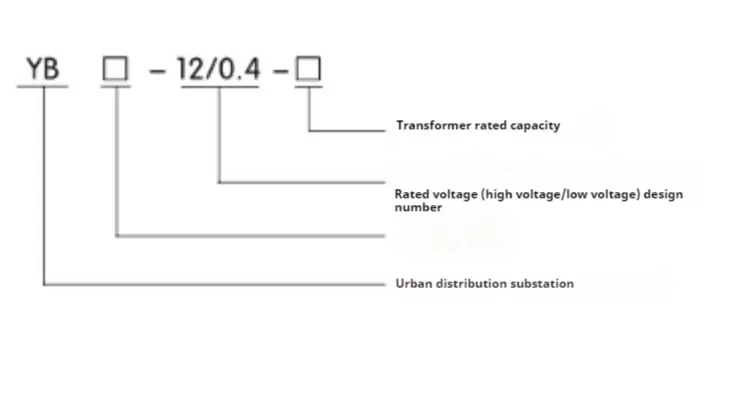

● Malli merkitys

● YB-12-tyyppisen kaupunkijakeluaseman tuotteen käyttöönotto

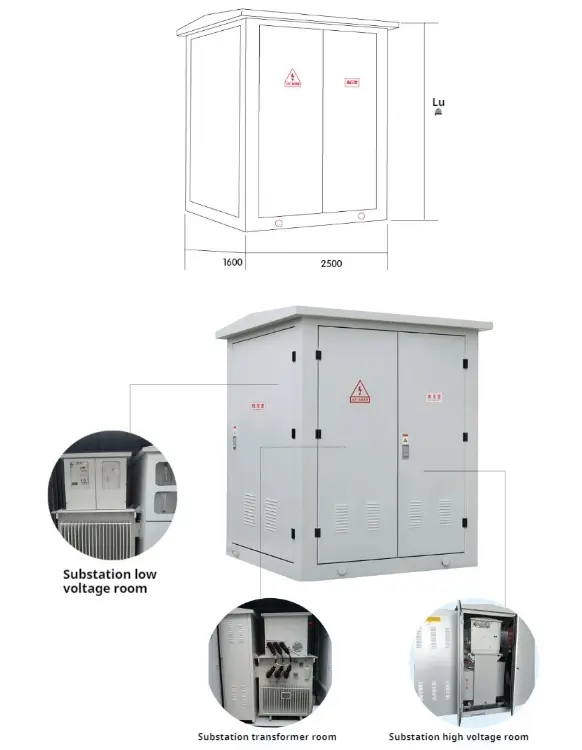

◆ Integraalirakenne

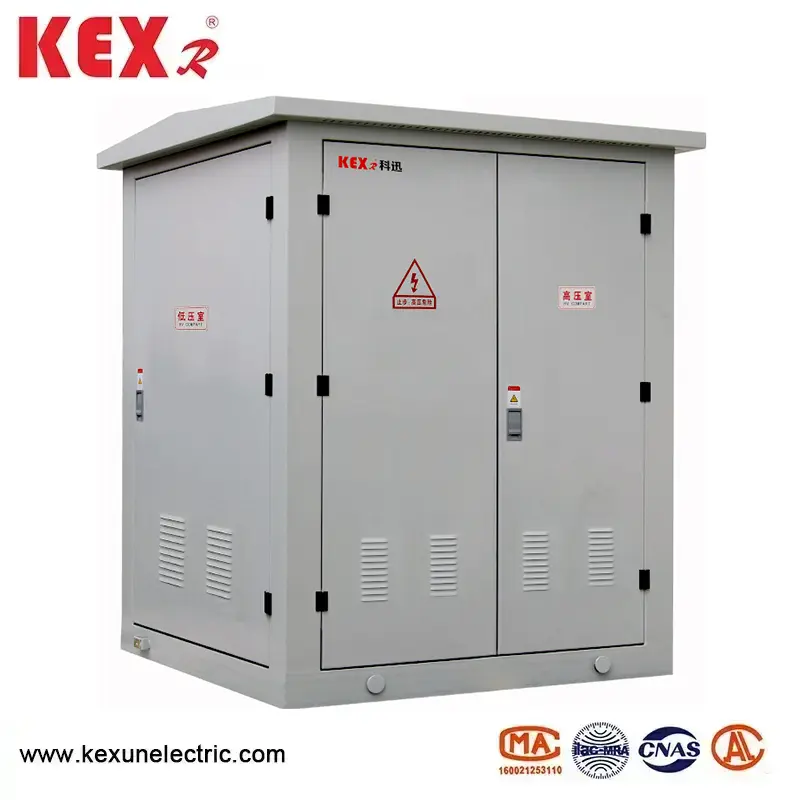

Kaupunkien jakeluasema jakautui pääasiassa kolmeen osaan: korkeajännitekytkimen huone, muuntajahuone ja matalajännitekytkimen huone, jotka voidaan kuljettaa erikseen.

Sähköasema käyttää ainutlaatuisen suuren syklin lämmön hajoamisen suunnittelun tuotteen lämpötilan nousun tason varmistamiseksi, ja huoneiden välinen erillinen tiivistys ei muodosta lämpövaihtoa huoneiden välillä.

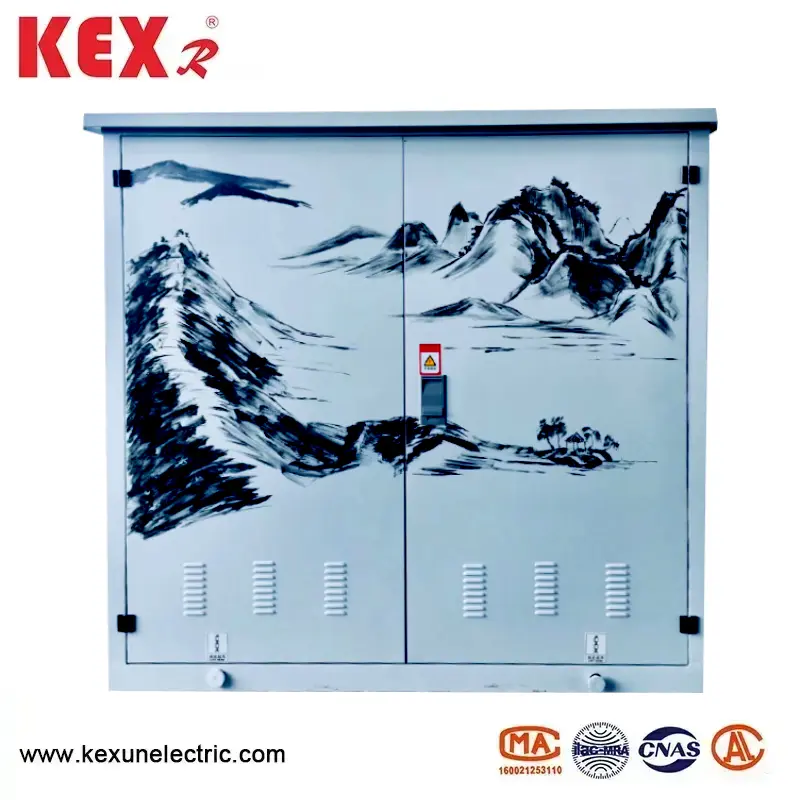

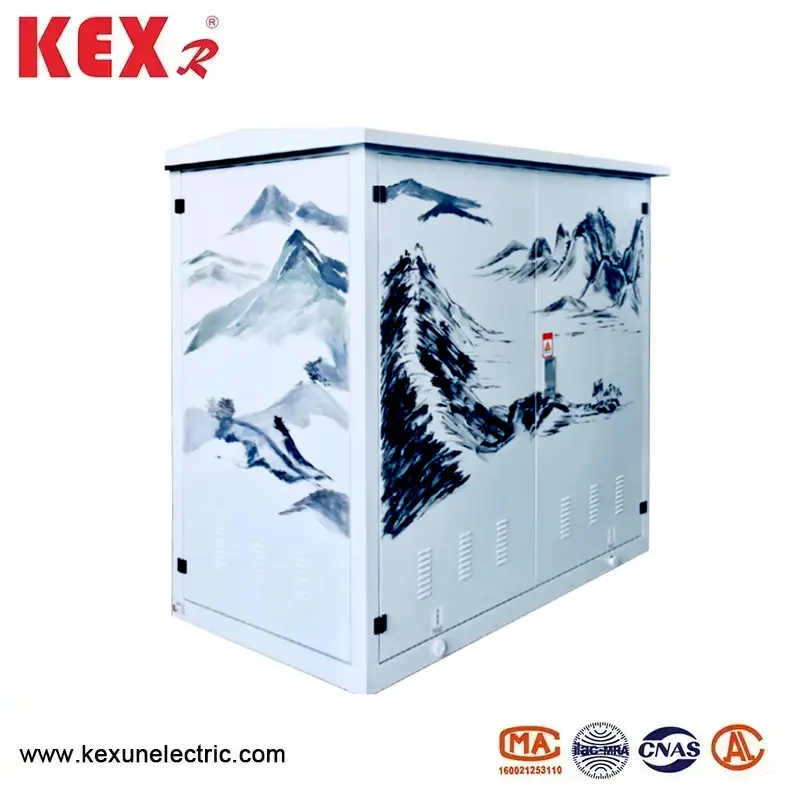

Kaupunkijakeluaseman kuori on valmistettu korkealaatuisesta ruostumattomasta teräksestä valmistetusta levystä.

Kaikissa teräslevyn rakenteen osissa on tehty erityinen korroosionvastainen käsittely, ja ruostumattomasta teräksestä valmistetulla levyn rakenteella on voimakas korroosionkestävyys ja hyvä mekaaninen lujuus.

THS -sähköasema voidaan asentaa suoraan sisätiloihin ilman ylimääräistä rakennussäätiötä, mikä säästää kustannuksia ja tilaa ja on kätevä asentaa.

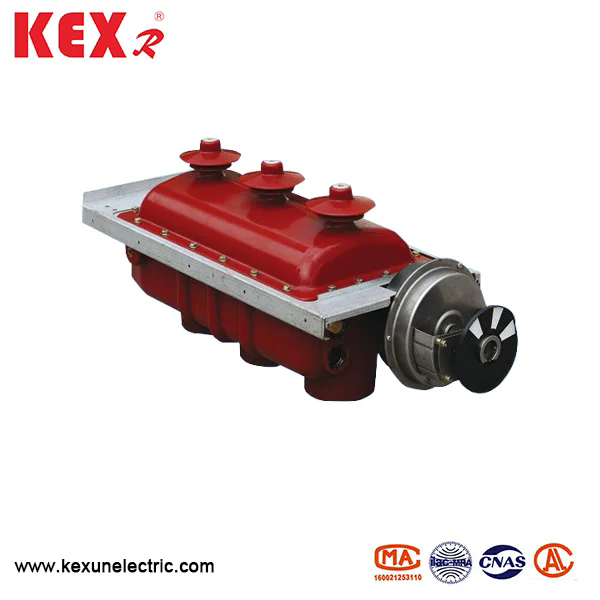

◆ Korkeapainekammio SF6-kaasua täytetyt kytkentälaitteet, joita yrityksemme on kehitetty itsenäisesti, otetaan käyttöön korkeajännitteestä, ja kaikki kytkentälaitteet ja väilökesarjat suljetaan suljettuun ruostumattomasta teräksestä valmistettuun laatikkoon, jossa ei ole paljastettua vartaloa ulkopuolella. Turvallinen toiminta ja korkea luotettavuus; Täysin modulaarinen suunnittelu, kaikki moduulit voivat toteuttaa sivupoistoaukon ja ylimmän laajennuksen kytkentämuodon virrankulutusvaatimusten mukaisesti ja täyttää virtalähdejärjestelmän tarpeet maksimaalisesti.

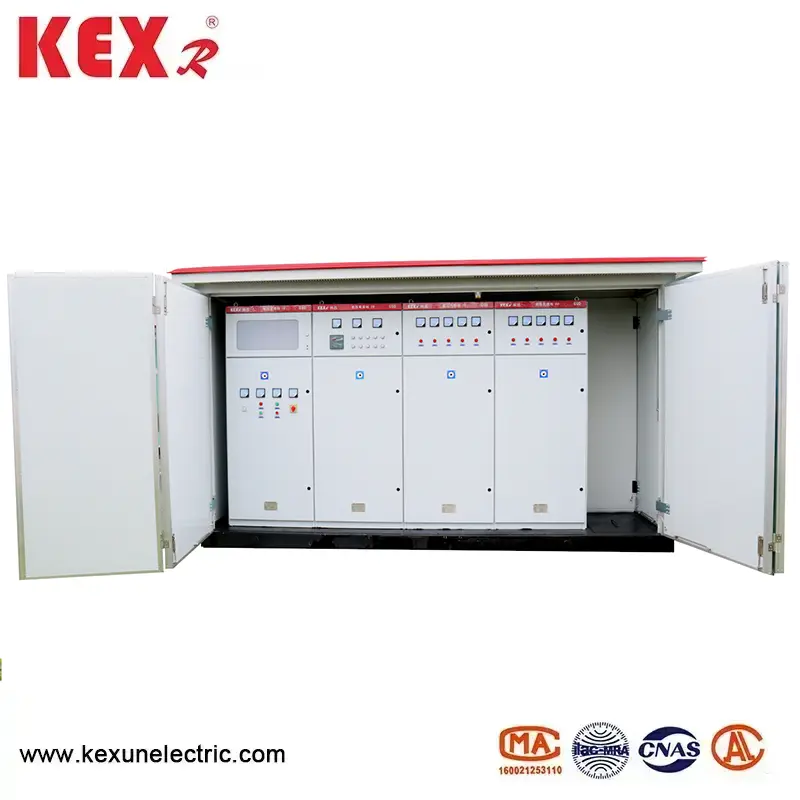

◆ Matalapainekammio Matalajännitteisen sivun sisääntulo- ja poistolinjat on valmistettu uusista valetuista kotelon katkaisijoista, jotka ovat kooltaan pieniä, kaarista ja helppo korvata. Monitoiminen älykäs kattava suojausohjain ja uusi integroitu reaktiivisen tehonkorvauslaite.

◆ Muuntajahuone Muuntaja on täysin eristetty epoksihartsilla, ja eristys- ja lämmönkestävyystaso on F, eikä muuntajalla ole palamista tukevia materiaaleja, eikä se tuota kaasua tai muita välituotteita, jotka eivät ole ympäristöä edistävät toiminnan aikana, joten sillä on hyvän liekinolontoisuuden, ympäristönsuojelun ja energiansäästöjen ominaisuudet.

◆ Sisäinen yhteys Jännitemuuntaja ja kiinalainen kiinteä kytkin on kytketty yrityksen kiinteiden eristettyjen kaapeliasusteiden avulla, jotka ovat turvallisia, luotettavia ja täysin eristettyjä.

● Korkeapainepuoli

Älykäs integroidun sähköaseman korkea jännite on yleensä suojattu kuormituskytkimen muotoisella yhdistelmällä sähkölaite. Kun sulake on puhallettu yhdessä vaiheessa, kolmivaiheinen sidosmatkat. Kuormituskytkin voidaan valita paineilmasta, tyhjiö-, rikkiheksafluoridista jne., Ja käyttömekanismi voidaan jakaa automaattisen päivityksen toteuttamiseksi. Sulakke on korkeajännitevirran rajoittava sulake hyökkääjän kanssa, jolla on luotettava toiminta ja suuri murtokyky. Katso tärkeimmät tekniset parametrit alla olevasta taulukosta. Yli 800 kVA: n muuntajille tyhjiökatkaisijat, kuten Zn12, Zn28 ja VS1, voidaan valita suojaamiseksi.

● Matalapaineen puoli

Pääjännitepuolella oleva pääkytkin hyväksyy yleisen tai älykkään katkaisijan selektiivistä suojaa varten; Poistokytkin omaksuu uuden tyyppisen muovikuoren kytkimen pienellä tilavuudella ja lyhyellä kaarilla, jopa 30 piiriin; Älykkäässä automaattisessa seurannassa Reaktiivisen virrankorvauslaitteessa on kontaktori ja kontaktittomat kytkentätilat, joita käyttäjät voivat valita.

● Kaupunkijakeluaseman muuntaja

Älykäs integroitu sähköasema hyväksyy vähäkuviot, öljy-upotetut, täysin suljetut S9-, S10- ja S11-sarjan muuntajat ja voi myös valita hartsin ja ekstrefel-pienen tai nomex-paperilla eristettyjä ympäristöystävällisiä kuivatyyppisiä muuntajia. Pohja on varustettu vaunulla, ja muuntajat voivat helposti päästä ja poistua.

◆ Latauskytkimen tekniset parametrit

◆ Korkean jännitteen sulakkeen tekniset parametrit

◆ Matalan jännitteen katkaisijan tekniset parametrit

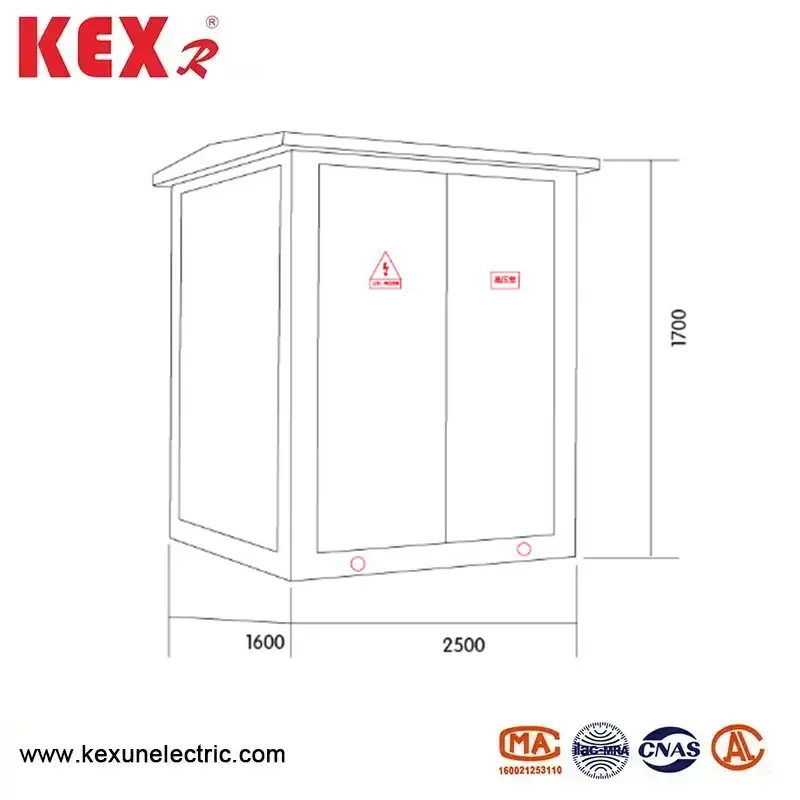

● Asettelun mittakaavio
