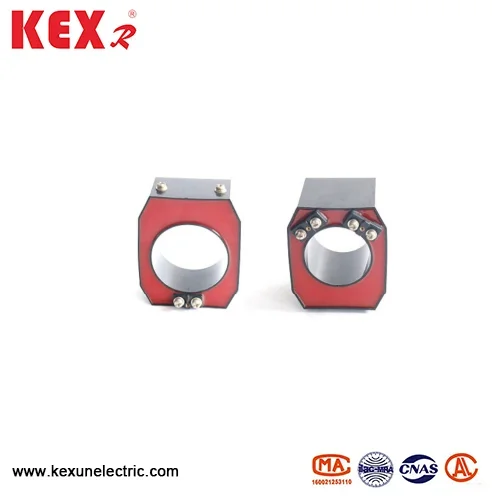

Kaasu täytetty kaappi Instruments -muuntaja
LMZT-10-kaasun täytetyt kaapien instrumenttien muuntaja on yleinen 10 kV: n väylätyyppinen nykyinen muuntaja, jonka Kexun on tuottanut Kiinassa. Varsinaiset parametrit ovat valmistajan teknisiä tietoja. Erityistä huomiota olisi kiinnitettävä tarkan arvosanan ja nimelliskuorman sovittamiseen tyypin valittaessa.
Malli: LMZT-10
Tuotemerkki ： kexr
Malli: LMZT-10
Tuotemerkki ： kexr
● Malli kaasun täytetyn kaapien instrumenttien muuntaja
L －current Transformer
M － － －ught Sydämen
Z －Pouring -tyyppi
T －Closed type
10 － jännitluokka （kv）
● LMZT-10-tyyppisen kaasun täytetyn kaapin instrumentin muuntajan suunnitteluominaisuus
◆ Eristystyyppi: Epoksihartsin valu ja täysin suljettu rakenne
◆ Asennusmenetelmä: Viinilähde tyypin ja kiinteän asennuksen kautta
◆ Käämityskokoonpano: kaksoiskäynnin suunnittelu ja toroidinen ydin
● Tyypilliset sovellusskenaariot LMZT-10-tyyppisistä kaasu täytetyistä kaapin instrumenttien muuntajasta
▶ Kytkentäkaappi (10 kV -kytkinlaitteet)
▶ Kompakti sähköasema
▶ Teollisuusvoiman jakelu
● LMZT-10-kaasun täytetyt kaapien instrumentit Muuntajan tekninen parametritaulukko
Seuraavassa taulukossa on esitetty nimellisvirtasuhde, tarkkuustaso ja nimelliskuorma kaasun täytetyn kaapin instrumenttien muuntaja. Nimellinen toissijainen virta on 5A tai 1A.
|
Tarkoitus |
CT: n mittaus |
Suojelu CT |
Kaksinkertainen käämitys CT |
|||||||
|
Primaarivirta |
Tarkkuuden arvioitu kuorma (VA) |
Tarkkuuden arvioitu kuorma (VA) |
Yhdistelmätarkkuus -nimelliskuorma (VA) |
|||||||
|
0,2s |
0.2 |
0.5 |
10p15 |
10P10 |
10P5 |
0,2s |
0.5 |
10P10 |
10P5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

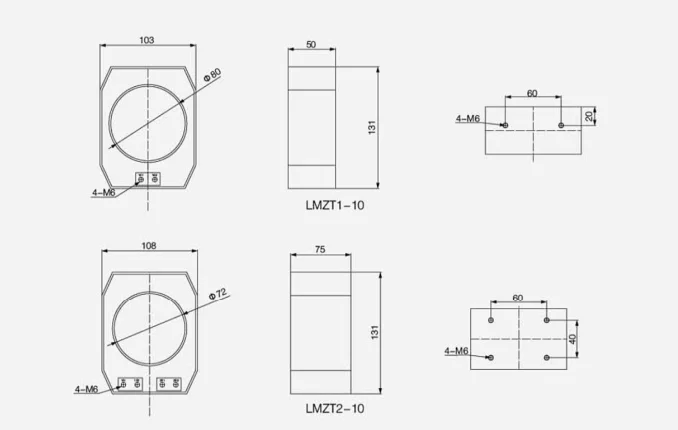

● LMZT-10-kaasun täytetyn kaapin instrumenttien muuntajan mitat
