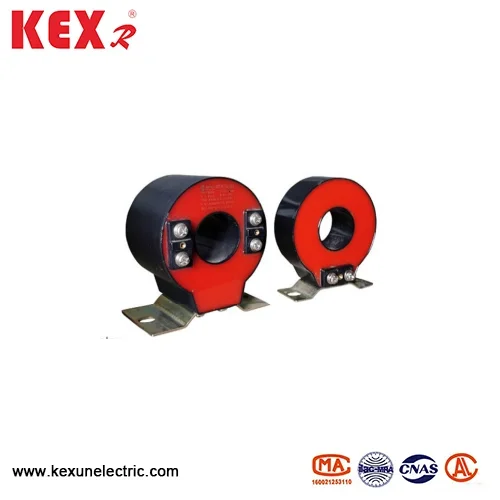

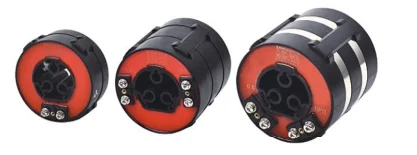

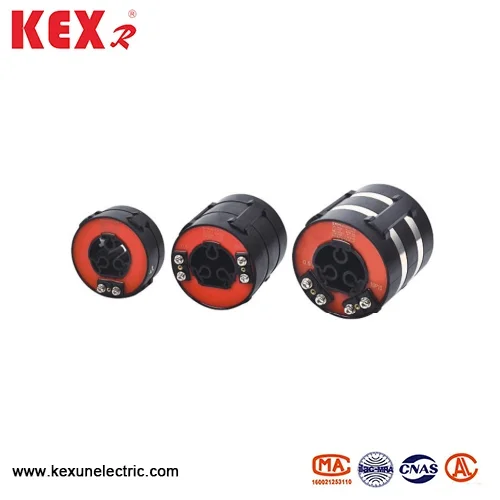

Kaasu täytetty kaappi CT -mittari
LMZK-10-tyyppinen kaasun täytetty kaappi CT-mittari on nykyinen muuntaja, jota käytetään erityisesti puhallettavissa kaappeissa, joita on tuottanut ja kehittänyt Kiinan toimittaja Kexun. Sitä on ylläpidettävä erityisillä puhallettavilla laitteilla, ja ilmakammion paine on vahvistettava olevan normaali (≥0,4MPA) ennen käyttöä.
Malli: LMZK-10
Tuotemerkki ： kexr
Malli: LMZK-10
Tuotemerkki ： kexr
● Malli kaasun täytetyn kaappikaapin CT -mittarin merkitys
L －current Transformer
M － － －ught Sydämen
Z －Pouring -tyyppi
K －open läheinen tyyppi
10 － jännitluokka （kv）
● LMZK-10-tyyppisen kaasun täytetyn kaapin CT-mittarin päätoiminnot
▶ Mittaus
▶ Vian havaitseminen
▶ Releensuojaus
● Kaasun täytetty kaappi CT -mittarin tekninen parametritaulukko
Seuraavassa taulukossa on esitetty nimellisvirtasuhde, tarkkuustaso ja nimelliskuorma kaasun täytetyn kaapin CT -mittarin. Nimellinen toissijainen virta on 5A tai 1A.
|
Tarkoitus |
CT: n mittaus |
Suojelu CT |
Kaksinkertainen käämitys CT |
|||||||
|
Primaarivirta |
Tarkkuuden arvioitu kuorma (VA) |
Tarkkuuden arvioitu kuorma (VA) |
Yhdistelmätarkkuus -nimelliskuorma (VA) |
|||||||
|
0.2 |
0.5 |
1 |
10p15 |
10P10 |
10P5 |
0.5 |
1 |
10P10 |
10P5 |
|
|
50 |
|
2.5 |
1 |
|
1 |
1 |
1 |
1 |
1 |
1 |
|
75 |
2.5 |
2.5 |
3.75 |
|
1 |
2.5 |
1 |
1 |
1 |
1 |
|
100 |
2.5 |
2.5 |
3.75 |
|
1 |
3.75 |
1 |
2.5 |
1 |
2.5 |
|
150 |
3.75 |
3.75 |
5 |
|
1 |
3.75 |
1 |
2.5 |
1 |
2.5 |
|
200 |
3.75 |
3.75 |
5 |
|
1 |
3.75 |
3.75 |
5 |
1 |
2.5 |
|
300 |
5 |
5 |
7.5 |
|
2.5 |
5 |
5 |
7.5 |
2.5 |
3.75 |
|
400 |
7.5 |
7.5 |
10 |
1 |
5 |
7.5 |
5 |
7.5 |
3.75 |
5 |
|
500 |
10 |
10 |
10 |
1.5 |
5 |
7.5 |
5 |
10 |
3.75 |
5 |
|
600 |
10 |
10 |
10 |
2.5 |
5 |
10 |
7.5 |
10 |
5 |
7.5 |
|
800 |
15 |
15 |
20 |
3.75 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |
|
1000 |
15 |
15 |
20 |
5 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |
|
1200 |
15 |
15 |
20 |
7.5 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |

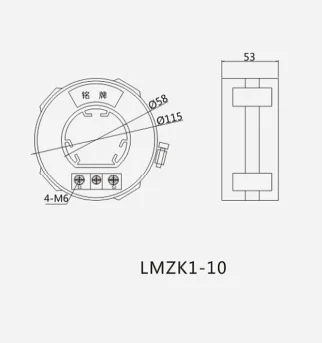

● Kaasun täytetyn kaapin CT -mittarin mitat
