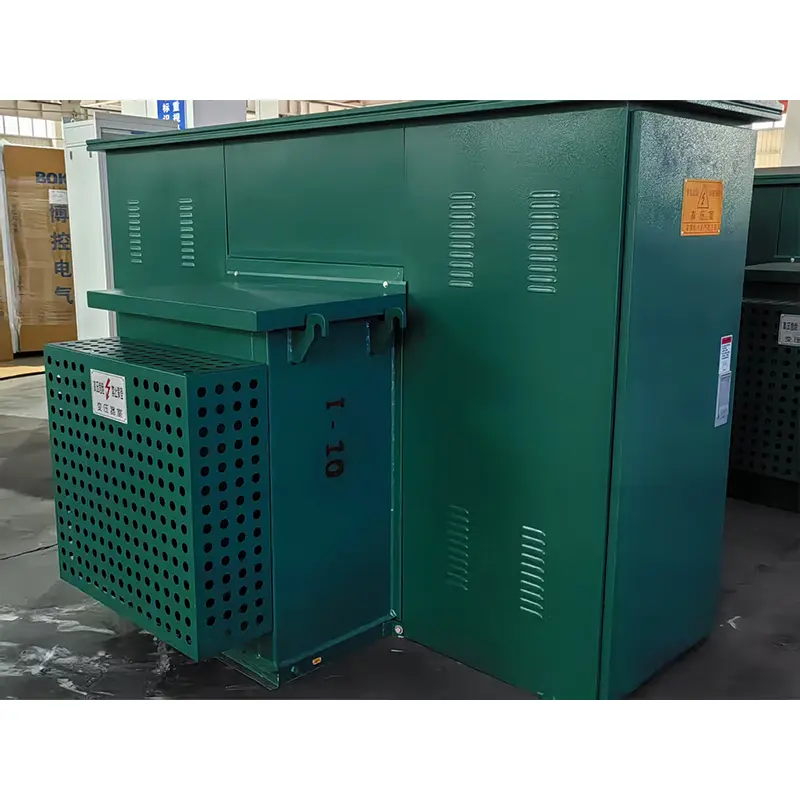

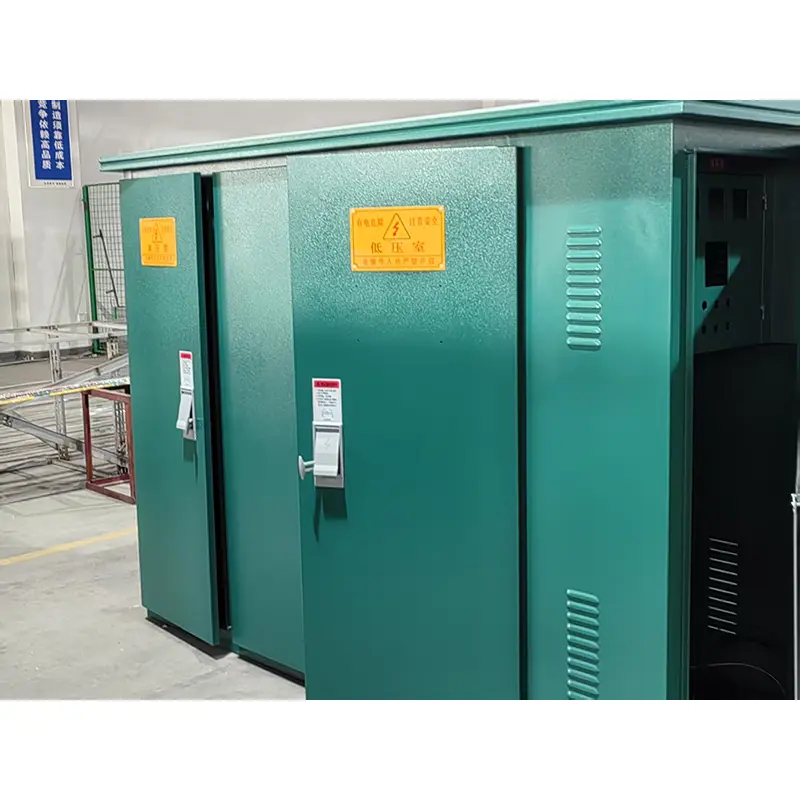

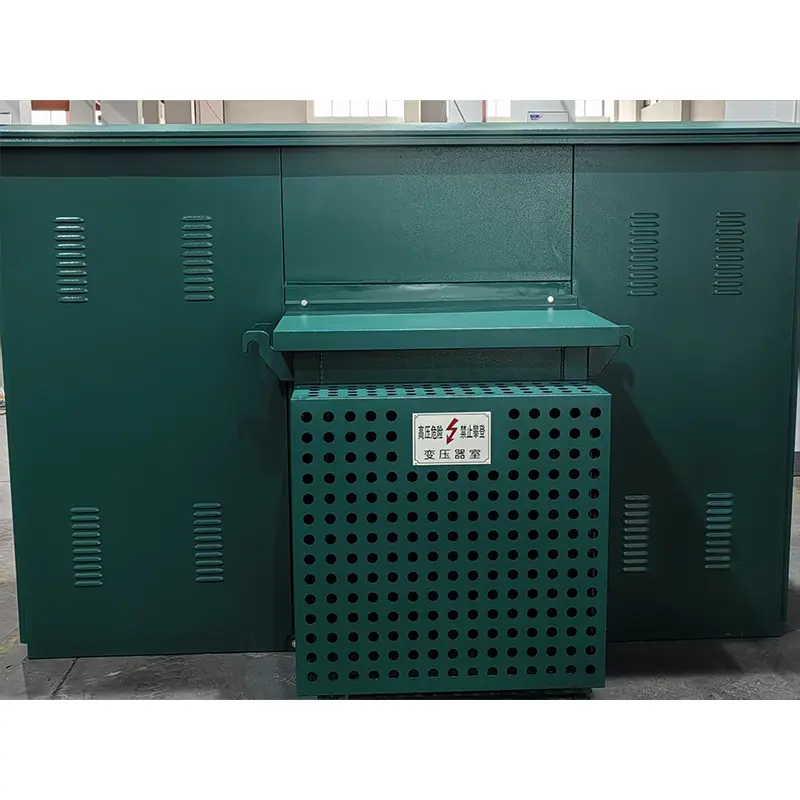

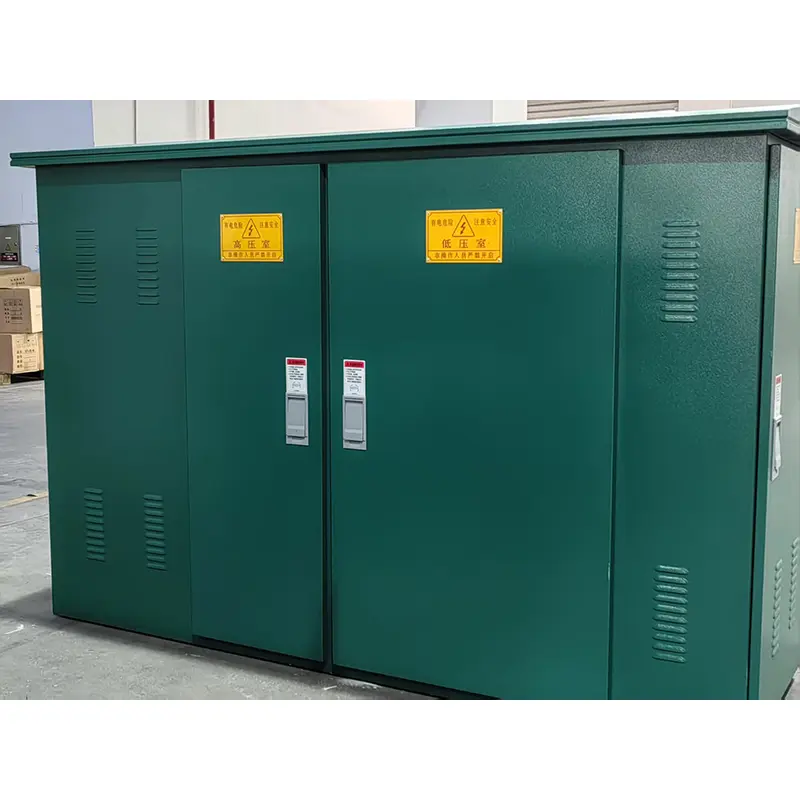

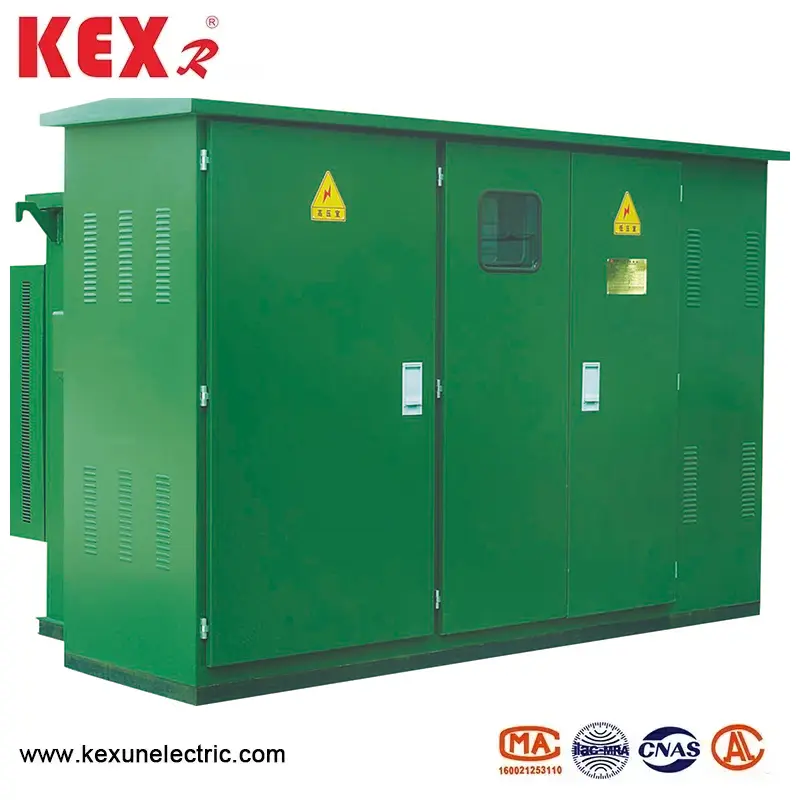

Amerikkalainen tyyppi kolmivaiheinen PAD-asennettu sähköasema

Kiinan valmistajan Kexrin tuottama ZBW-12-tyyppinen amerikkalainen tyyppinen kolmivaiheinen PAD-asennettava sähköasema on sähköasema, jolla on yksinkertainen rakenne, pieni lattiatila ja vahva eristys, joka soveltuu 10 kV: n nimellisjännitteeseen.
Malli: ZBW-12
Tuotemerkki ： kexr

Lähetä kysely

Tuotteen Kuvaus

● American Type kolmivaiheinen PAD-asennettava sähköasema olosuhteissa

◆ Ympäristön lämpötila: Ympäristön lämpötilan ympärillä amerikkalaisen tyypin kolmivaiheinen PAD-asennetun sähköaseman tulisi olla -30 ~ 40 ℃.

◆ Korkeus: American Type kolmivaiheinen PAD-asennettava sähköasema tulisi asentaa alle 4000 m;

◆ Tuulen nopeus: vastaa 34 m/s (enintään 700Pa);

◆ Kosteus: Keskimääräinen päivittäinen suhteellinen kosteus on enintään 95%; Kuukausittainen suhteellinen kosteusarvo on enintään 95%;

◆ Iskunkestävä: Vaakakiihtyvyys on enintään 0,4 m/s²

, ja pystysuuntainen kiihtyvyys on enintään 0,15 m/s²

◆ Asennuspaikan kallistus: Amerikkalaisen tyypin kolmivaiheisen tyynyasennuksen asennusasennuksen kaltevuus on enintään 3

◆ Asennusympärist

◆ Kun tilaat tätä tuotetta yllä olevien olosuhteiden ulkopuolelle, voit neuvotella KEXR: n kanssa

● ZBW-12-tyypin tekniset parametrit amerikkalaisen tyypin kolmivaiheinen PAD-asennettu sähköasema

Sarjanumero	Esine	Yksikkö	Tekniset parametrit
1	Nimellisjännite	KV	10/0,4
2	Max -käyttöjännite	KV	12
3	Nimellistaajuus	HZ	50
4	Nimelliskapasiteetti	kva	150-1600
5	1 minuutin tehotaajuus kestää jännitettä	KV	35
6	Salaman impulssijännite	KV	75
7	Jäähdytysmenetelmä		Onan
8	Korkeajännitteen varmuuskopiointivirta	se	50
9	Plug-in-sulakevirta	se	2.5
10	Ympäristölämpötila	℃	-35 ~ 40
11	Sallittu kelan lämpötilan nousu	℃	65
12	Kuormitusjännitesäätely		± 5% tai ± 2*2,5%
13	Melutaso	db	50
14	IP -tutkinto		IP43

Muuntaja

KEXR: n esiasennettu amerikkalainen laatikkotyyppinen sähköasema omaksuu uuden S9- ja S11-sarjan kolmivaiheisen öljyn tulvat muuntajilla on edut alhaisesta kuormituksen menetyksestä, alhaisesta lämpötilan noususta, matalasta kohinasta ja matalasta korkeudesta. Muuntajan kuormitushäviö ja kuormitushäviö ovat alhaisemmat kuin alkuperäisen S9-muuntajan, saavuttaen tällä hetkellä kotimaisen edistyneen tason. Muuntaja on täysin suljettu rakenne, joka eristää tehokkaasti kosteuden aiheuttaman ilman pilaantumisen ja eristyksen hajoamisen. Öljysäiliön yläosaan jätetään 40-90 mm ilmatyyny, jolla voi olla lämmön hajoamisen ja jäähdytyksen rooli yhdessä öljysäiliön kuoren aaltojen kanssa ja voi vähentää tehokkaasti sisäistä painetta.

Mitat ja paino

Kapasiteetti	A	B	C	H	Paino （kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● ZBW-12-tyyppisen amerikkalaisen tyyppisen kolmivaiheisen PAD-asennetun sähköaseman ääriviivat-ulottuvuus

ZBW-12-amerikkalainen tyypin kolmivaiheinen PAD-asennettu sähköaseman standardi Mitat
Kapasiteetti (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
