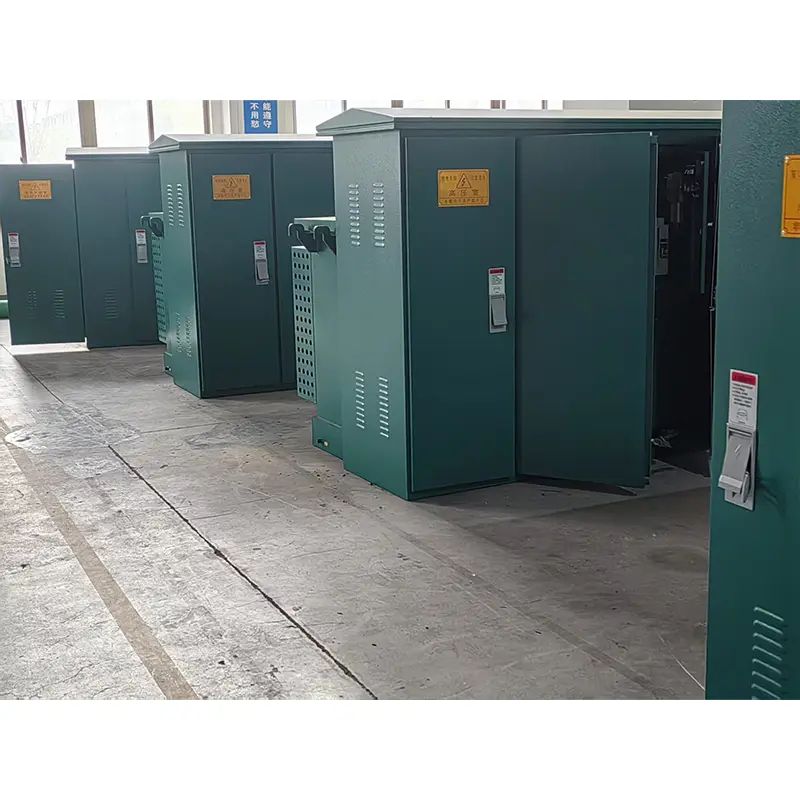

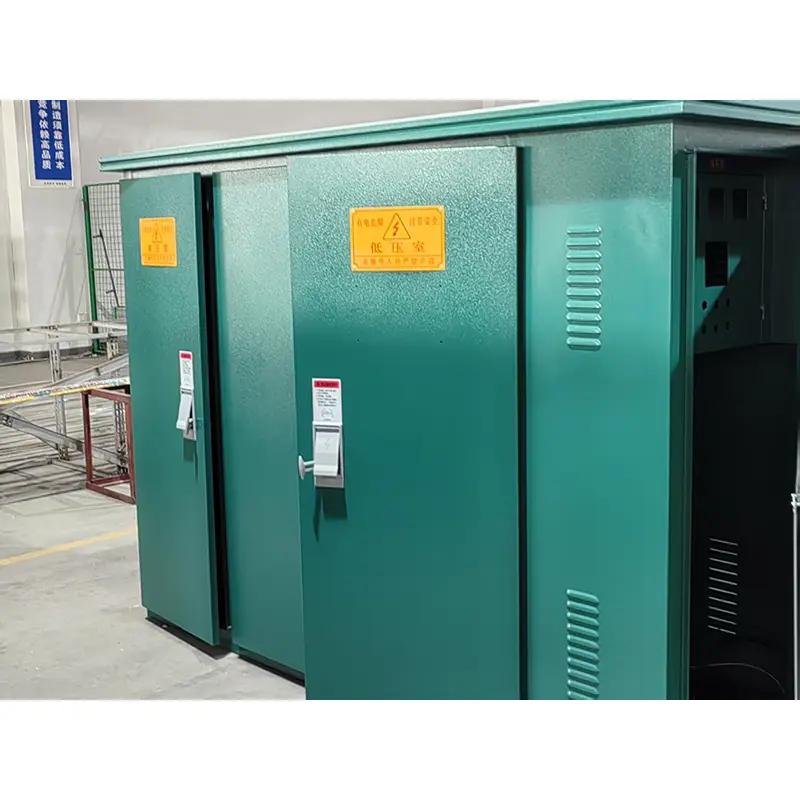

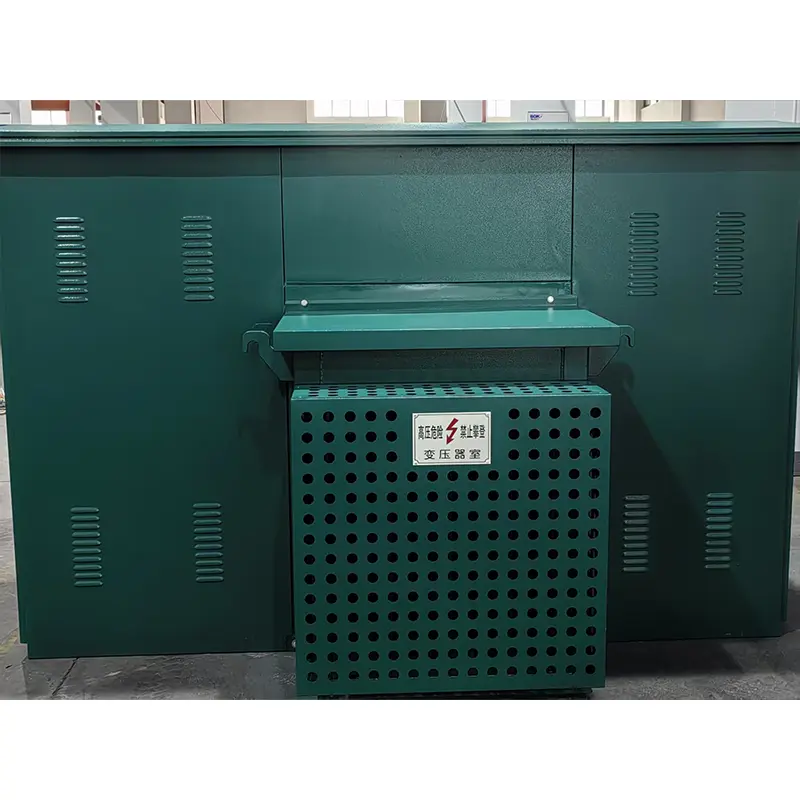

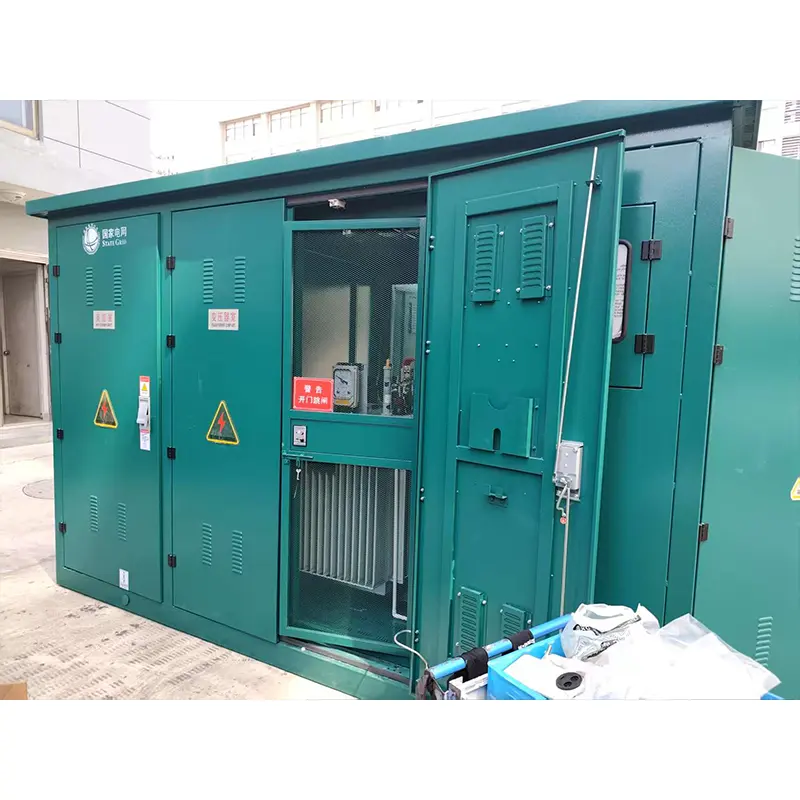

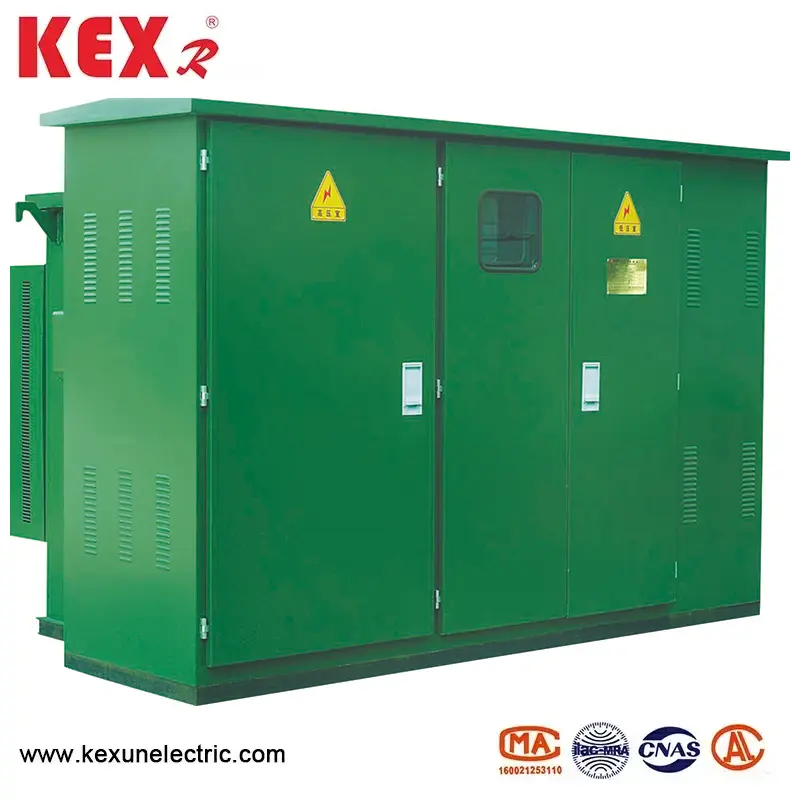

American Type Sceled Transformer

Kiinassa sijaitseva yhdysvaltalainen suljettu muuntaja, jonka tuottaa KEXR, KEXR, virransiirto- ja jakeluvälineiden toimittaja, on yleinen sähköasema, jota käytetään pääasiassa 10 kV: n jakelujärjestelmässä, ja sillä on kompakti rakenne, kätevä asennus, korkea suojataso ja kätevä kunnossapito.
Malli: ZBW-12
Tuotemerkki ： kexr

Lähetä kysely

Tuotteen Kuvaus

● Amerikkalaisen tyypin avainkomponentit suljetun muuntajan kuvaus

◆ Korkeajänniteyksikkö

Öljy upotettu kuormituskytkin: Kolmen aseman toiminta (sulkeminen-maadoitus) mekaaninen käyttöikä on 2000 kertaa.

Suojaava sulake: Valinnainen Bay-O-Net (kaksoisherkkä sulake) tai E-nopeustyyppi.

Koko etäisyyssuojaus (ylikuormitus+oikosulku)

◆ Muuntaja

American Type Cleloted Transformer hyväksyy amerikkalaisen standardiöljyn upotustyypin (mineraaliöljy tai bioöljy valinnainen)

Käämitysyhteys: △/Y (valinnainen 208Y/120 V tai 480Y/277V)

Lämpötilan nousu: ≤ 65 kt (55 ℃ ympäristön lämpötila)

◆ Matalajänniteyksikkö

Määritä pääkatkaisija (NEMA AB1: n mukaan)

Tavallinen haarapiiri:

225a pääkytkin

8-12 Road 20-100A -haaran piiri

● American Type -suljettu muuntaja olosuhteissa

◆ Ympäristön lämpötila: Amerikan tyyppisen muuntajan ympäristön lämpötilan tulisi olla -30 ~ 40 ℃

◆ Korkeus: ZBW-12-tyyppinen amerikkalaistyyppinen suljettu muuntaja tulisi asentaa alle 4000 metriä

◆ Tuulen nopeus: vastaa 34 m/s (enintään 700PA)

◆ Kosteus: Keskimääräinen päivittäinen suhteellinen kosteus on enintään 95%; Kuukausittainen suhteellinen kosteusarvo on enintään 95%

◆ Iskunkestävä: Vaakakiihtyvyys on enintään 0,4 m/s² ja pystysuuntainen kiihtyvyys on enintään 0,15 m/s²

◆ American Type -laitetun muuntajan asennuksen kaltevuus: enintään 3

◆ Asennusympärist

◆ Kun tilaat tätä tuotetta yllä olevien ehtojen ulkopuolelle, voit neuvotella yrityksemme kanssa.

● Tekniset parametrit taulukko amerikkalaisesta tyypistä suljetusta muuntajasta

Sarjanumero	Esine	Yksikkö	Tekniset parametrit
1	Nimellisjännite	KV	10/0,4
2	Max -käyttöjännite	KV	12
3	Nimellistaajuus	HZ	50
4	Nimelliskapasiteetti	kva	150-1600
5	1 minuutin tehotaajuus kestää jännitettä	KV	35
6	Salaman impulssijännite	KV	75
7	Jäähdytysmenetelmä		Onan
8	Korkeajännitteen varmuuskopiointivirta	se	50
9	Plug-in-sulakevirta	se	2.5
10	Ympäristölämpötila	℃	-35 ~ 40
11	Sallittu kelan lämpötilan nousu	℃	65
12	Kuormitusjännitesäätely		± 5% tai ± 2*2,5%
13	Melutaso	db	50
14	IP -tutkinto		IP43

● Amerikkalaisen tyyppisen suljetun muuntajan ääriviivat ulottuvuus

ZBW-12 American Type Scelted Transformer Standard Mitat
Kapasiteetti (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
