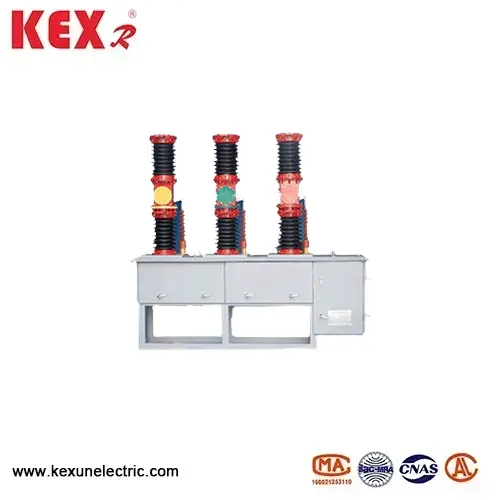

ZW7A Outdoor High-Jälkijännite

Kiinan valmistajan KEXR: n tuottama ZW7A Outdoor korkeajännite AC-tyhjökatkaisinta on 40,5 kV: n jännitekurssille sopiva korkeajännite-keskeytyjä, jota käytetään pääasiassa asunto-asemalle lähtevälle linjalle, teollisuuden ja kaivostoiminnan yritysten ja jakautumisen ja uuden energian energian tuotantojärjestelmän ominaisuuksille, ja se sopii korkean tauon kapasiteetin, ylläpitovapaan ja tiedustelupalveluun ja joka sopii ankkuriin.
Malli: ZW7A-40.5
Tuotemerkki ： kexr

Lähetä kysely

Tuotteen Kuvaus

● ZW7A Outdoor High-jännitteen AC-tyhjiökatkaisutuotteen ominaisuudet

◆ Korkeajännitesuunnittelu

ZW7A: n ulkojänniteisen AC-tyhjökatkaisimen nimellisjännite on 40,5 kV, joka sopii 35 kV: n sähköjärjestelmille (kuten tuulivoima ja aurinkosähkövahvistusasemille). Tyhjiökaari sammutustekniikka, ei öljyä, ei SF: tä, ympäristönsuojelua ja ylläpitovapaa.

◆ Ulkona täysin suljettu rakenne

ZW7A: n ulkoilma korkeajännitteinen AC-tyhjökatkaisteri käyttää silikonikumiholkkia, UV-kestävää, korotuksen vastaista, suoja-astetta IP67 (pölynpitävä ja vedenpitävä). Kiinteä tiivistysnapa (valinnainen): Epoksihartsi kaadetaan eristyssuorituskyvyn parantamiseksi, mikä soveltuu korkeaan kosteuteen ja suola -sumuun.

◆ Älykäs ohjaus (valinnainen)

Mikrotietokonepohjainen suojauslaite: Se tukee ylivirta-, nopean tauon ja nolla-sekvenssisuojaa. Automaattinen uudelleen sulkeminen (säädettävissä 1 ~ 3 kertaa) virtalähteen luotettavuuden parantamiseksi. Viestinnän käyttöliittymä: ZW7A Outdoor High-jännitteen AC-tyhjökatkaistu tuki 4G/GPRS ja RS485 ja yhteys SCADA-järjestelmään.

◆ Korkea luotettavuuskäyttömekanismi

Jousenergian varastointimekanismi (sähkö+manuaalinen toiminta):

Sähköenergian varastointi: DC220V/AC220V valinnainen. Manuaalinen jarrujen vapautus: Mekaaninen laukaisu hätätilanteessa. Mekaaninen käyttöikä: ≥10 000 kertaa, sähköikä ≥5 000 kertaa (nimellisvirta)

● Tyypilliset sovellusskenaariot ZW7A: n ulkoilun korkeajännitteisestä AC-tyhjökatkaisinta

◆ 35 kV: n sähköasema: ZW7A: n ulkojänniteisen AC-tyhjiökatkaisinta soveltuu lähtevään katkaisijaan ja leikkaussuojaan.

◆ Uusi energiavoimantuotanto: Ruudukkoon kytketyt tuulivoiman ja aurinkosähkövahvistusasemien kytkimet.

◆ Teollisuus- ja kaivosyritykset: Suurten korkeajännitemoottorien ja muuntajien suojaaminen.

◆ Rautatien luiston voimanlähde: 35 kV: n jakelujärjestelmä sähköistetyn rautatien.

● ZW7A: n ulkojänniteisen AC-tyhjökatkaisimen tekniset parametrit

Määrä	Esine		Yksikkö	Tiedot
1	Nimellisjännite		KV	40.5
2	Nimellistaajuus		Hz	1250 ，1600,2000
3	Nimellisvirta		A	20 10,31,5
4	Nimellis oikosulun taukovirta		Se	50,63,80
5	Arvioitu kestävä virta (piikki)			20 10,31,5
6	Lyhytaikainen nimellisvirta			31.5
7	Arvioitu oikosulkuvalkovirta			80
8	Luokiteltu toimintajakso			O-0.3S-CO-180S-CO
9	Mekaaninen elämä		Aika	10000
10	Nimellis oikosulun rikkoutumisvirran murtumisajat		Aika	20
11	1 minuutin työtaajuus kestää jännitettä	(märkä) vaihe vaihe/maadoitus	KV	80
11	1 minuutin työtaajuus kestää jännitettä	(kuiva) vaihe vaihe/maadoitus	KV	95
12	Valaistus impulssi kestää jännitekaasua vaiheeseen/maahan		KV	180
13	Dynaamisten ja staattisten koskettimien sallittu kulumispaksuus		mm	3
14	Nettopaino		kg	Noin 600
15	Kontaktin etäisyys		mm	22 ± 2
16	Kosketushalvaus		mm	4 ± 1
17	Keskimääräinen avausnopeus		m/s	1,3 ~ 1,8
18	Keskimääräinen sulkemisnopeus		m/s	1,0 ~ 1,7
19	Ota yhteyttä sulkemisaika		MS	≤3
20	Kolmivaiheisen avaamisen ja sulkemisen synkronointi		MS	≤3
21	Pääpiirinkestävyys		vauva	≤100
22	Sulkemisaika		MS	≤150
23	Aukioloaika		MS	≤60
