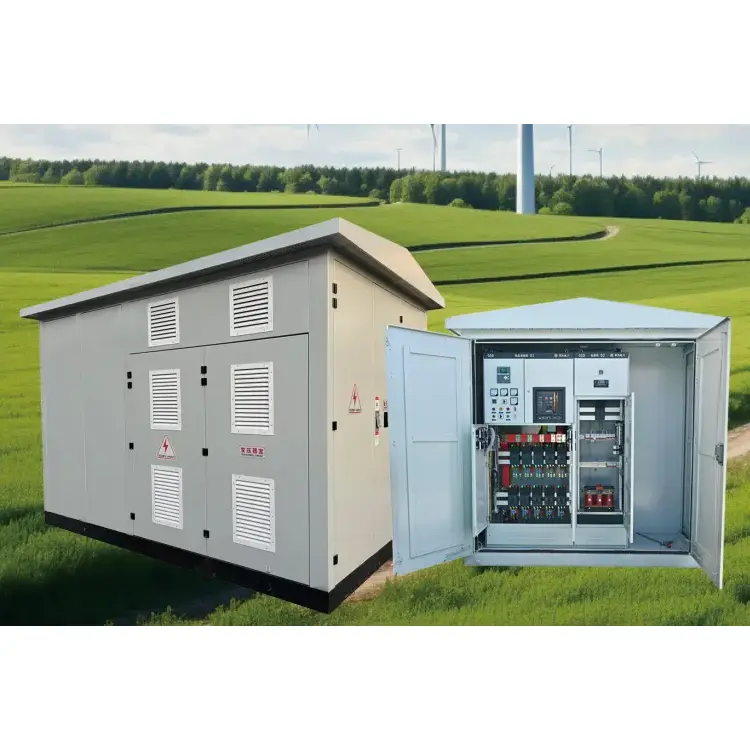

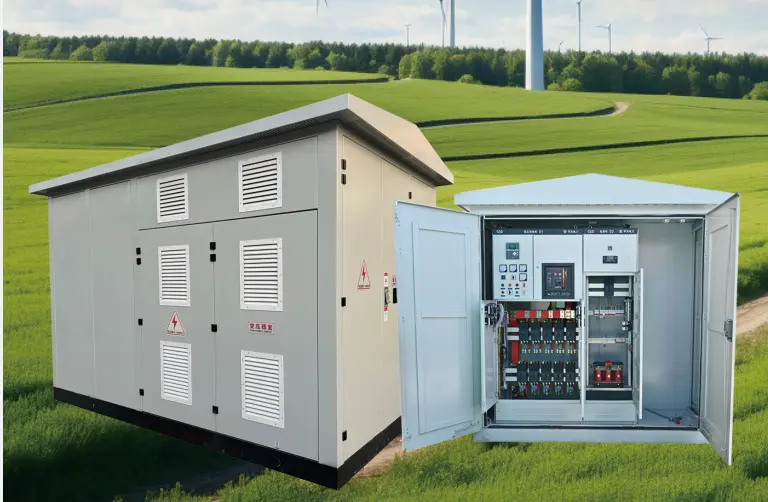

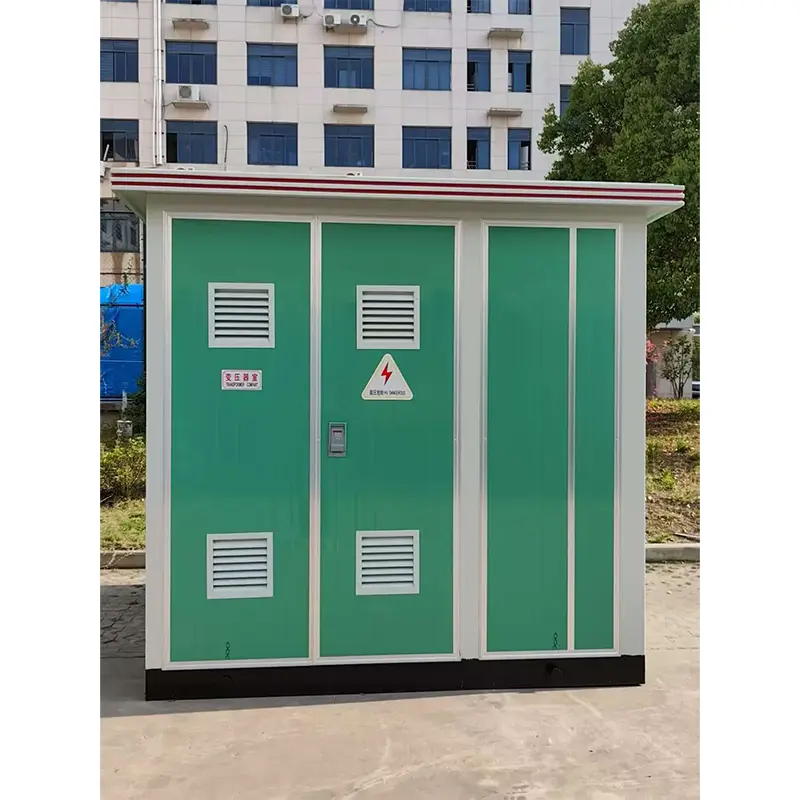

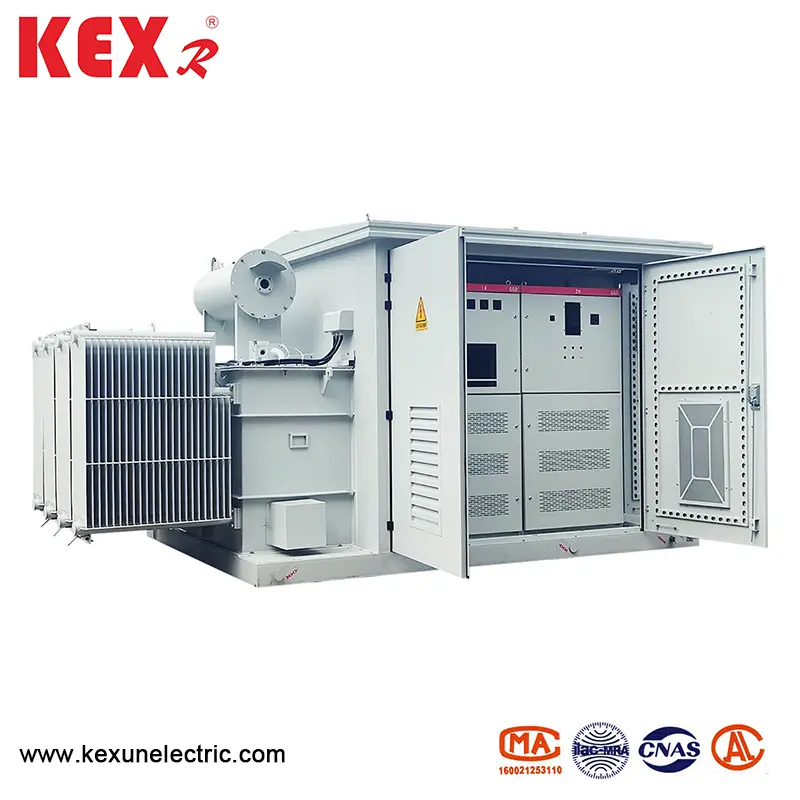

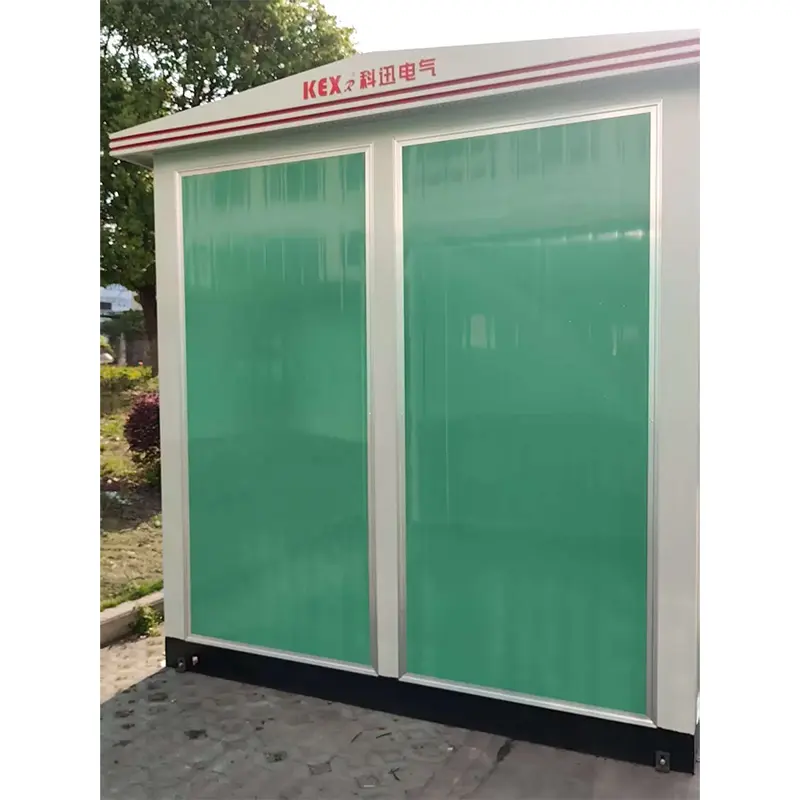

Aurinkosähköinen askel-laatikko muuntaja

● YB-12-tyyppisen aurinkosähköaskeleiden muuntajan YB-12-tyyppisen peruskoostumus

Valokuoren askel-ruudun muuntaja integroituu yleensä ruutuun seuraavien kolmen osan mukaan: ◆ Photovolt-invertterit (valinnainen osa): Muunna suoravirta (DC) -lähtötehtävän moduulien lähtövirta (AC), ja yleiset lähtöjännitteet ovat 270 V, 315V, 400V, jne. Aste-up ◆ Transformer: Power -ruudukko (kuten 10 kV ja 35 kV) edellyttämä jännitetaso.

◆ Korkeajännitekytkinlaitteet: Sisältää katkaisijat, irrottajat, suojalaitteet jne., Käytetään verkkoon kytkettyyn ohjaukseen ja järjestelmän suojaukseen. HUOMAUTUS: Jotkut laatikkosuuntajat eivät välttämättä sisällä inverttereitä, vaan vain lisäämään muuntajia ja korkeajännitekytkimiä (nimeltään "Pure Boost Box Transformers").

● aurinkosähkön askelten muuntajan ydintoiminnot

◆ Jännitteen lisäys: Täytä ruudukon sähköverkon vaatimukset.

◆ Sähköenergian eristäminen: aurinkosähköjärjestelmä on sähköisesti eristetty sähköverkosta muuntajan läpi.

◆ Suojaustoiminto: Ylivirta, ylikuormitus, oikosulku, saaren suojaaminen jne.

◆ Valvonta ja hallinta: Tue etävalvontaa ja kerää tietoja, kuten jännite, virta ja teho reaaliajassa.

● aurinkosähköinen askelten muuntajan tekniset ominaisuudet

◆ Tehokas lämmön hajoaminen: Ilmanvaihto tai pakotettu lämmön hajoaminen (kuten puhaltimet ja ilmastointilaitteet) olisi otettava huomioon laatikon suunnittelussa, jotta vältetään korkea lämpötila, joka vaikuttaa laitteiden käyttöikäyn.

◆ Suojausluokka: Yleensä IP54 tai korkeampi, pölynkestävyys, kosteudenkestävä ja suolasumujenkestävä (sopii rannikko- tai korkean korkeuden alueille).

◆ Matalamuotoinen muuntaja: Amorfista seosta tai energiaa säästävää piiheräslevyä käytetään vähentämään kuormitushäviöitä.

◆ Älykäs ruudukkoyhteys: Tukitoiminnot, kuten reaktiivisen tehon kompensointi (SVG) ja harmoninen tukahduttaminen, ja vastaa sähköverkkojen eritelmiä.

● Tekniset parametrit

Nimellisjännitetasot: 35 kV ja 10 kV ja alempi;  Taajuus: 50;  Eristysaste (katso alla oleva taulukko).
