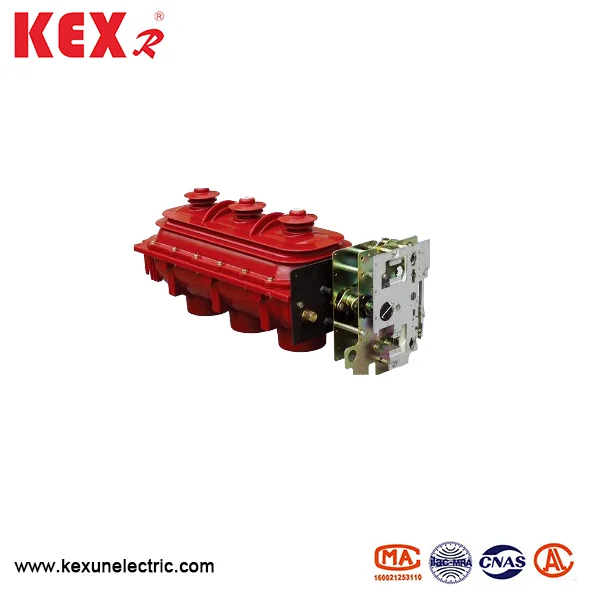

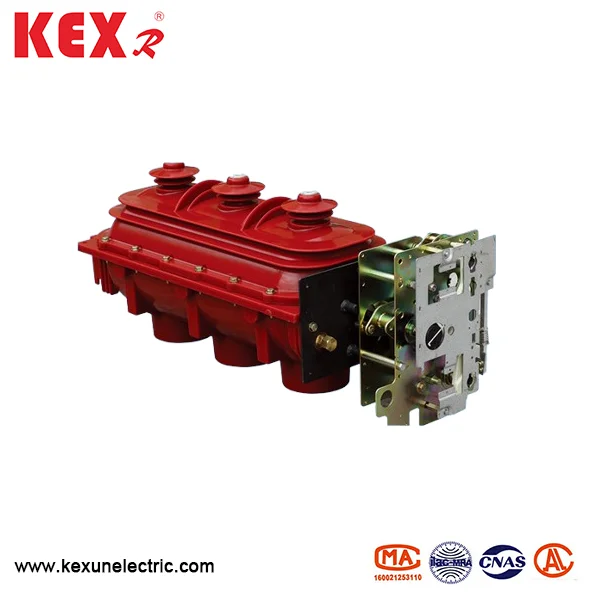

FLRN36-12D-tyyppi SF6-kuormituskytkin
FLRN36-12D-tyyppinen SF6-kuormituskytkin, jonka KEXUN on erityisesti tuottanut Kiinassa tehtaalla, käyttää SF6-kaasua kaaren sammutus- ja eristysväliaineena, ja nimelliskytkin on 12 kV. Kytkimessä on kolme asemaa: sulkeminen, avaaminen ja maadoitus. Sillä on pienen äänenvoimakkuuden ominaisuudet, kätevä asennus ja käyttö sekä vahva ympäristömuokkaus.
Malli: N36-12D
Tuotemerkki ： kexr
Malli: N36-12D
Tuotemerkki ： kexr
● Levitysalue

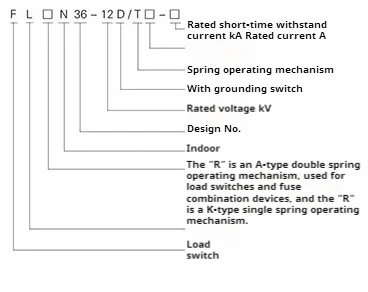

Tämä kuormituskytkinsarja on jaettu FLRN36-12D: hen (K-tyypin yksijousen käyttömekanismi) ja FLRN36-12D/A (Tyyppi kaksoisjousen käyttömekanismi). FLRN36-12D voidaan yhdistää kuormituskytkimeen+sulakeyhdistettyyn sähkölaitteeseen ohjaus- ja suojaustoimintoihin, joita voidaan käyttää sähköaseman suojaamiseen ja ohjaamiseen sähkölaitteina, erityisesti rengasverkkokaappeihin, kaapelin jakelulaatikoille ja jakelukytkentäasemille.
◆ Tapaa standardi
IEC60265 、 IEC62271 、 GB3804 、 GB16926 jne.
● FLRN36-12D-tyypin SF6-kuormituskytkimen rakenteelliset edut
▶ Erityskuori: FLRN36-12D-tyypin SF6-kuormakytkimen pääpiiri ja maadoituspiiri
suljetaan eristyskuoressa, joka on valmistettu epoksihartsista APGI-prosessilla, jolla on edut hyvän eristyksen suorituskyvyn ja pilaantumisen vastaisen ympäristön edut.
▶ Eristyskuoren rakenne: eristyskuori koostuu ylemmän ja alemman eristyskannen.
▶ Sisäinen kaasu: SF6 -kaasu, jonka suhteellinen paine on 0,4baria
▶ Suojatoimenpiteet: Alemmassa eristyskansossa on räjähdyksenkestävät toimenpiteet turvallisuuden varmistamiseksi.
● Olosuhteiden käyttäminen
◆ Ympäristön lämpötila: FLRN36-12D-tyypin SF6-kuormituskytkimen lämpötila
Pitäisi olla -40 ~ 40 ℃
◆ kosteus: keskimääräinen suhteellinen kosteus on ≤ 95% päivässä ja ≤ 100% kuukaudessa.
◆ Korkeus: FLRN36-12D-tyyppinen SF6-kuormituskytkin on asennettava alla olevaan korkeuteen
2000m.
◆ Seisminen kapasiteetti: ≤8
◆ Ympäröivän ilman tulee olla vapaa ilmeisestä pilaantumisesta, kuten syövyttävästä, palavasta kaasusta ja vesihöyrystä, eikä väkivaltaista värähtelyä pitäisi olla usein.
● FLRN36-12D-tyypin SF6-kuormituskytkimen tekniset parametrit
|
Esine |
Yksikkö |
FLRN36-12D/T630-20 TYYPPI |
Flrn36-12d/100-50 tyyppi |
|
Nimellisjännite |
KV |
12 |
12 |
|
Nimellistaajuus |
Hz |
50 |
50 |
|
Nimellisvirta |
A |
630 |
100 |
|
1 minuutin tehotaajuus kestää jännitteen välistä vaihetta/murtumaa |
KV |
42/48 |
42/48 |
|
Salaman impulssi kestää jännitteen välistä vaihetta/murtumaa |
KV |
75/85 |
75/85 |
|
5 min 0Gauge -nimellistehaajuus kestää jännitettä |
KV |
24 |
24 |
|
Nimellislämpövakausvirta 3 sekuntia /2 sekuntia |
Se |
20/20 |
20/20 |
|
Nimellisdynaaminen vakaa virta （Peak） |
Se |
50/50 |
50/50 |
|
Nimelliskortti oikosulun sulkemisvirta |
Se |
50/50 |
125/50 |
|
Arvioitu suljetun silmukan keskeyttämisvirta |
A |
630 |
|
|
Nimellis aktiivinen kuormitus keskeyttää virran |
A |
630 |
|
|
Arvioitu kaapelin latausvirta |
A |
10 |
10 |
|
Nimellis oikosulun rikkoutumisvirta |
Se |
|
50 |
|
Nimellissiirtovirta |
A |
|
1700 |
|
Sulaketyyppi |
|
|
XRNT-12KV/100A |
|
Sulake -isku heittää energiaa |
J |
|
1 ± 0,5 |
|
Mekaaninen elämä |
Aika |
5000/2000 |
3000/2000 |
|
Etäisyys varautuneiden kappaleiden ja suhteellisen ilmaneristyksen välillä |
mm |
≥125 |
≥125 |
|
SF6 -kaasupaine |
baari |
0.4 |
0.4 |
|
Avaamisen ja sulkemisen synkronointi |
MS |
≤2 |
≤2 |
|
Pääpiirinkestävyys |
vauva |
≤65 |
≤65 |
